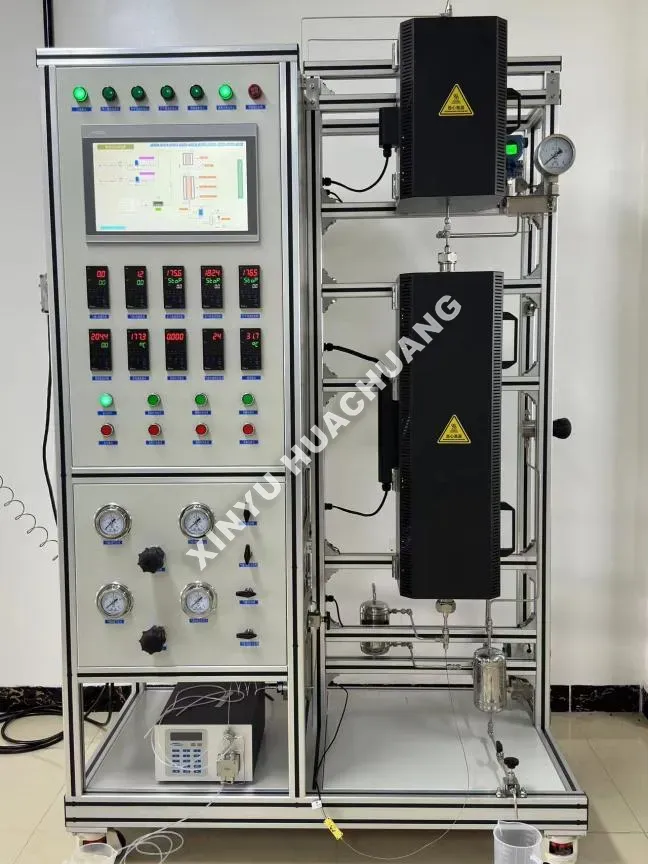

إن وحدة التفاعل ذات القاعدة الثابتة للمحفز XINYU HUACHUANG عبارة عن نظام مفاعل مختبري مؤتمت للغاية تم تصميمه لإجراء أبحاث الحفز غير المتجانسة الدقيقة. تم تصميمه لمحاكاة بيئات التفاعل الصناعية للغاز الصلب أو السائل الصلب، فهو يتحكم بدقة في درجة الحرارة والضغط ومعدلات التدفق. مجهزة بأتمتة PLC ذكية وأقفال أمان متعددة المستويات، تعتبر هذه الوحدة مثالية لفحص المحفزات والدراسات الحركية وتوسيع نطاق العمليات في مجالات البتروكيماويات والطاقة والبيئة.
وحدة تفاعل الطبقة المحفزة الثابتة هي جهاز اختبار كيميائي متخصص حيث يتم تعبئة جزيئات المحفز الصلبة في طبقة ثابتة داخل مفاعل أنبوبي. يتم تمرير المواد المتفاعلة (الغاز أو السائل) بشكل مستمر عبر هذه الطبقة الثابتة، حيث يتم امتصاصها في المواقع النشطة للمحفز وتخضع للتحويل الكيميائي إلى منتجات. يتدفق السائل بثبات عبر الطبقة المعبأة مع الحد الأدنى من الخلط الخلفي، مما يوفر بيئة مستقرة للغاية لتقييم نشاط المحفز، والانتقائية، وعمره في ظل ظروف خاضعة للرقابة.
|
المعلمة |
مواصفة |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
درجة حرارة التشغيل |
درجة الحرارة ~ 800 درجة مئوية (الدقة ±1 درجة مئوية) |
|
ضغط التشغيل |
الغلاف الجوي إلى 10.0 ميجا باسكال (قابل للتخصيص) |
|
مادة المفاعل |
الكوارتز / SS316L / هاستيلوي / إنكونيل |
|
التحكم في تدفق الغاز/السائل |
مضخات MFC / HPLC عالية الدقة |
|
مناطق التدفئة |
التحكم PID متعدد المناطق (على سبيل المثال، 3 مناطق) |
|
ميزات السلامة |
إنذار لدرجة الحرارة الزائدة/الضغط، إيقاف تلقائي |
● التحويل العالي والانتقائية: تضمن خاصية التدفق السدادي للطبقة الثابتة وقت اتصال طويل بين المواد المتفاعلة والمحفزات، مما يقلل من التفاعلات الجانبية ويزيد إنتاجية المنتج المستهدف إلى الحد الأقصى.
● انخفاض استنزاف المحفز: نظرًا لأن طبقة المحفز تظل ثابتة تمامًا، لا يوجد فعليًا أي تآكل ميكانيكي أو استنزاف للجسيمات، مما يؤدي إلى إطالة عمر المحفز بشكل كبير وتقليل تكاليف التشغيل.
● تسخين دقيق متعدد المناطق: تضمن وحدات التحكم في درجة الحرارة PID المتقدمة متعددة المناطق وجود ملف تعريف متساوي الحرارة عبر طبقة المحفز، مما يزيل النقاط الساخنة ويضمن بيانات حركية قابلة للتكرار بدرجة عالية.
● تصميم معياري وقابل للتخصيص: تكوين مرن لأجهزة التسخين المسبق والمكثفات وفواصل الغاز والسائل والمحللات عبر الإنترنت (GC/MS) لتلبية متطلبات تجريبية محددة.
● أمان من الدرجة الصناعية: مجهز بصمامات تخفيف الضغط الأوتوماتيكية، وكاشفات التسرب، وأزرار التوقف في حالات الطوارئ لضمان التشغيل الآمن أثناء الهدرجة عالية الضغط أو التفاعلات الطاردة للحرارة.
● تحميل المحفز المناسب: قم دائمًا بتعبئة المحفز بالتساوي لتجنب التوجيه (حيث يتجاوز الغاز المحفز). استخدم صوف الكوارتز الخامل أو الكرات الخزفية في الأعلى والأسفل لدعم السرير وتوزيع تدفق الغاز.
● التسخين المسبق والتطهير: قم دائمًا بتطهير النظام بغاز خامل (على سبيل المثال، N2 أو Ar) قبل التسخين. لا تقم مطلقًا بتسخين المفاعل بدون تدفق الغاز لمنع ارتفاع درجة الحرارة المحلية وتلف المحفز.
● منع التكثيف: إذا أدى التفاعل إلى إنتاج هيدروكربونات ثقيلة أو ماء، فتأكد من تتبع الحرارة لجميع خطوط الأنابيب والصمامات في اتجاه مجرى النهر بشكل صحيح (على سبيل المثال، > 150 درجة مئوية) لمنع التكثيف والانسداد.
● الإيقاف الآمن: بعد التجربة، أوقف تغذية السائل أولاً، ثم استمر في تدفق الغاز أثناء تبريد المفاعل إلى درجة حرارة الغرفة قبل خفض الضغط.
● الخطأ: تسخين المفاعل الفارغ أو التسخين بدون تدفق الغاز. الطريقة الصحيحة: تأكد دائمًا من تدفق ثابت للغاز قبل تشغيل المدفأة لضمان نقل الحرارة بشكل موحد وحماية المزدوجة الحرارية.
● الخطأ: تعبئة المحفز بإحكام شديد أو بشكل غير متساو. الطريقة الصحيحة: قم بتحميل المحفز على دفعات صغيرة، مع النقر بلطف على المفاعل لضمان كثافة موحدة. تجنب القوة المفرطة لمنع سحق الكريات المحفز.
● الخطأ: تجاهل مراقبة انخفاض الضغط. الطريقة الصحيحة: مراقبة مقياس ضغط المدخل/المخرج بانتظام. تشير الزيادة المفاجئة في انخفاض الضغط إلى انسداد في السرير أو فحم الكوك؛ تقليل معدل التغذية أو تجديد المحفز على الفور.
● الخطأ: فتح النظام أثناء الضغط. الطريقة الصحيحة: تأكد دائمًا من عودة ضغط النظام إلى مستوياته الجوية وأن درجة الحرارة أقل من 50 درجة مئوية قبل فك أي تركيبات.
● تغليف احترافي: يتم تعبئة وحدة التفاعل ذات القاعدة الثابتة Catalyst بشكل آمن في صناديق خشبية متوافقة مع معايير التصدير وخالية من التبخير. جميع الأجهزة الحساسة (MFCs، لوحات PLC) مغلفة برغوة مقاومة للصدمات وطبقة مقاومة للرطوبة.
● تثبيت المكونات: يتم تثبيت خطوط الأنابيب والمفاعلات الداخلية بإحكام باستخدام أقواس فولاذية لمنع حدوث أي ضرر أثناء الشحن البحري أو الجوي.
● الوثائق: يتم تضمين دليل التشغيل الشامل باللغة الإنجليزية، والمخططات الكهربائية، ومخططات P&ID، وقائمة التعبئة في حقيبة مستندات مقاومة للماء متصلة بالصندوق.
● اللوجستيات العالمية: نحن ندعم شروط EXW وFOB وCIF وDDP، ونوفر خدمات التوصيل من الباب إلى الباب إلى المختبرات ومرافق البحث في جميع أنحاء العالم.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: توفر وحدة التفاعل ذات الطبقة الثابتة Catalyst بنية بسيطة وعملية مستقرة للغاية، مما يجعلها مثالية للمعالجة المستمرة. نظرًا لأن جزيئات المحفز تظل ثابتة، يتم تقليل التآكل الميكانيكي، مما يؤدي إلى إطالة عمر المحفز بشكل كبير. بالإضافة إلى ذلك، يقترب تدفق السائل من تدفق المكونات مع الحد الأدنى من الخلط الخلفي، مما يوفر انتقائية ممتازة للتفاعل وبيانات حركية دقيقة للغاية للبحث والتطوير.
ج: يعد التحكم في درجة الحرارة أمرًا بالغ الأهمية في الأنظمة ذات الأسرة الثابتة. تم تجهيز وحدة التفاعل ذات القاعدة الثابتة للمحفز لدينا بتحكم مستقل في درجة الحرارة PID متعدد المناطق (مناطق التسخين المسبق والتفاعل والعزل) لضمان ملف تعريف موحد لدرجة الحرارة. بالنسبة للتفاعلات شديدة الطاردة للحرارة، نقدم تصميمات متخصصة لمفاعلات التبادل الحراري (مثل المفاعلات متعددة الأنابيب) وأقفال الأمان المتقدمة التي توقف التغذية تلقائيًا أو تؤدي إلى تنفيس طارئ إذا تجاوزت درجات حرارة السرير الحدود الآمنة.
ج: نعم، الوحدة متعددة الاستخدامات للغاية. يمكن تهيئتها لتفاعلات الغازات الصلبة أو السائلة الصلبة أو الغازات السائلة الصلبة (طبقة متقطرة). يستخدم نظام التغذية وحدات تحكم التدفق الشامل عالية الدقة (MFCs) للغازات ومضخات قياس الضغط العالي الخالية من النبض للسوائل، مما يضمن نسبًا متكافئة دقيقة ومعدلات تدفق مستقرة، والتي تعد ضرورية للحصول على نتائج تجريبية قابلة للتكرار.
ج: السلامة هي أولويتنا القصوى. تتميز وحدة التفاعل ذات القاعدة الثابتة من Catalyst بتصميم أمان قوي ومتعدد المستويات يجمع بين الأجهزة والبرامج. وهي تشتمل على أنظمة تطهير أوتوماتيكية للنيتروجين لمنع مخاليط الغاز المتفجرة، وأجهزة إنذار بشأن درجة الحرارة الزائدة والضغط الزائد، وبروتوكولات إيقاف التشغيل في حالات الطوارئ. تم إنشاء جسم المفاعل من سبائك ممتازة مقاومة لدرجة الحرارة العالية والضغط العالي (على سبيل المثال، SS316L، Hastelloy) لضمان التشغيل الآمن في ظل الظروف القاسية.
ج: تضمن بنية برامج PLC + PC الصناعية المتكاملة التحكم الآلي بالكامل في التدفئة وتدفق الغاز/السائل وتسجيل البيانات، مما يقلل بشكل كبير من الأخطاء اليدوية. يوفر النظام مراقبة في الوقت الحقيقي للمعلمات الهامة، وتسجيل البيانات التاريخية تلقائيًا، وتوليد منحنى الاتجاه. يسمح هذا الحصول الذكي على البيانات للباحثين بتتبع نشاط المحفز ومعدلات التحويل والانتقائية بدقة عبر الاختبار المستمر طويل المدى.
