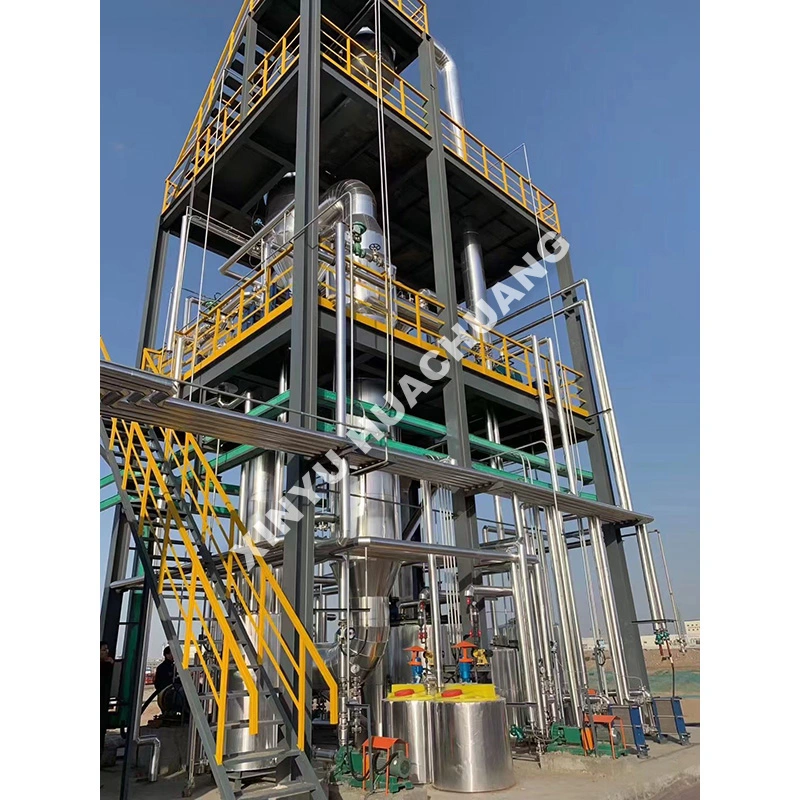

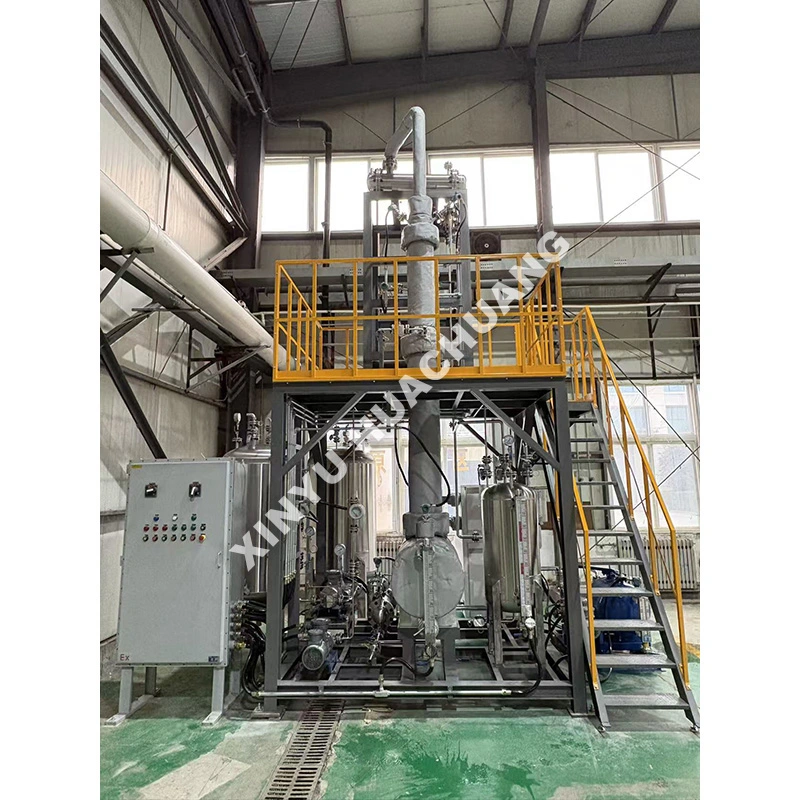

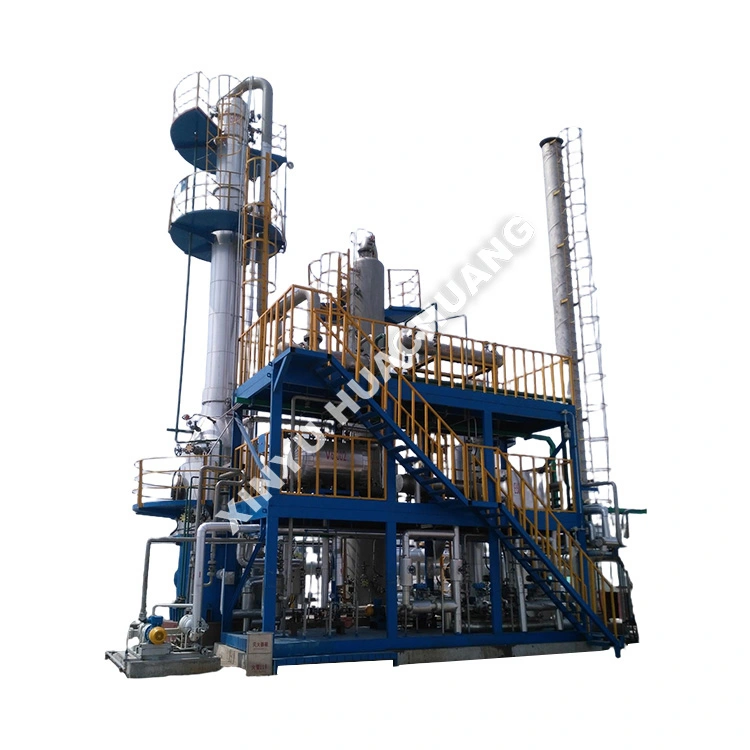

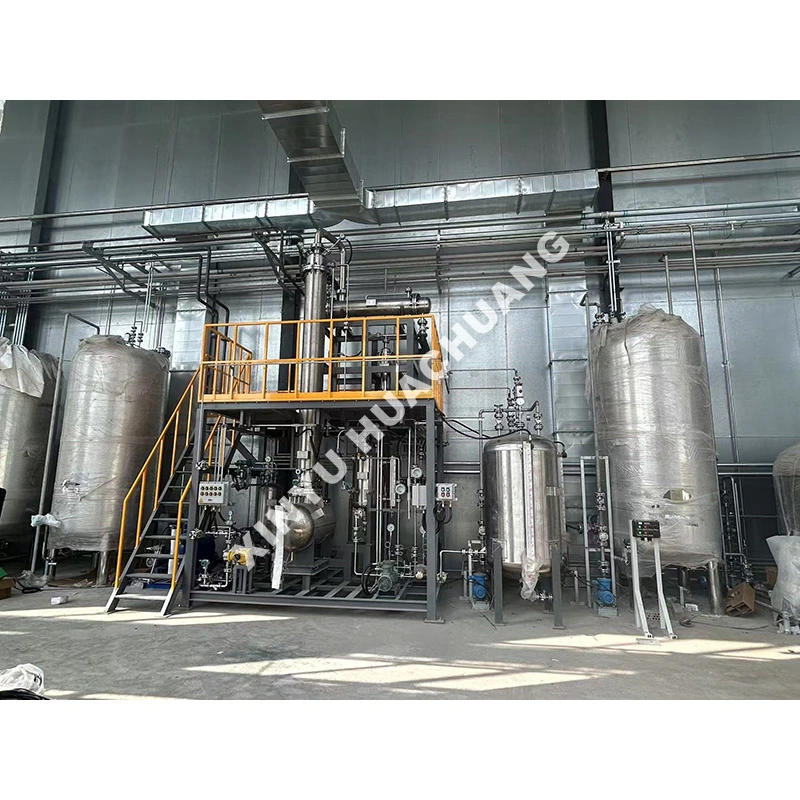

وحدة تقطير الميثانول

إن وحدة تقطير الميثانول XINYU HUACHUANG عبارة عن نظام فصل مستمر عالي الكفاءة مصمم خصيصًا للتنقية الصناعية للميثانول الخام واستعادة مخاليط الميثانول والماء. تم تصميم هذه الوحدة لتحقيق أقصى قدر من كفاءة الطاقة وإنتاجية المنتج، وتستخدم تكوينات متقدمة متعددة الأعمدة وتقنيات التكامل الحراري لفصل المخاليط المعقدة بدقة استثنائية. مجهزة بأتمتة PLC ذكية، والتحكم الآلي في نسبة الارتجاع، وأقفال أمان متعددة المستويات، تضمن وحدة تقطير الميثانول تشغيلًا مستقرًا وغير مراقب على المدى الطويل مع توفير ميثانول عالي النقاء (≥99.9%) للإنتاج التجاري وتحسين العمليات.

ما هي وحدة تقطير الميثانول؟

وحدة تقطير الميثانول عبارة عن جهاز فصل كيميائي متخصص مصمم لترقية الميثانول الخام أو استعادة الميثانول من تيارات النفايات المائية إلى منتجات صناعية أو إلكترونية عالية النقاء. إنه يعمل عن طريق تغذية الخليط بشكل مستمر في نظام تجزئة متعدد المراحل حيث يتم فصل الميثانول (نقطة الغليان ~ 64.7 درجة مئوية) عن الماء والشوائب الثقيلة بناءً على اختلافات نقطة الغليان. تتميز الوحدة عادةً بعمود مسبق لإزالة نهاية الضوء، وعمود عالي الضغط لتكامل الحرارة، وعمود جوي للتنقية النهائية. يتم استخدام هذه المعدات على نطاق واسع في مصانع تحويل الفحم إلى ميثانول، ومرافق البتروكيماويات، ومراكز استعادة المذيبات، مما يوفر مقاييس إنتاجية ونقاء موثوقة للتنفيذ الصناعي على نطاق واسع.

ما الذي يجعلها تبرز؟

● التكامل الحراري المتقدم: يستخدم تقنيات التقطير متعدد التأثيرات وإعادة ضغط البخار الميكانيكي (MVR) لاستعادة الحرارة الكامنة من الأبخرة العلوية، مما يقلل من استهلاك البخار بنسبة تصل إلى 50% مقارنة بالأنظمة التقليدية ذات العمود الواحد.

● مخرجات فائقة النقاء: تعمل الأجزاء الداخلية المحسنة للعمود والتحكم الدقيق في الارتجاع على فصل شوائب الماء والإيثانول بكفاءة، مما يحقق نقاء الميثانول بنسبة ≥99.9% مع محتوى رطوبة أقل من 100 جزء في المليون.

● التشغيل الآلي الذكي لـ PLC: يتيح نظام التحكم المركزي التشغيل غير المراقب على المدى الطويل، والضبط التلقائي لنسبة الارتجاع، وتسجيل البيانات في الوقت الفعلي لدرجة الحرارة والضغط ومعدلات التدفق.

● بناء قوي وآمن: مصنوع من مواد معدنية متميزة (على سبيل المثال، SS304/316L) وأقفال أمان متعددة المستويات (درجة الحرارة الزائدة، والضغط الزائد، والحماية من التسخين الجاف) لضمان التشغيل الآمن في البيئات الخطرة.

● تصميم موفر للطاقة: تعمل غلايات إعادة الغليان المحسنة، والمكثفات عالية الكفاءة، والمبادلات الحرارية على زيادة الكفاءة الحرارية إلى الحد الأقصى، مما يقلل بشكل كبير من تكاليف التشغيل الإجمالية وانبعاثات الكربون.

المواصفات الفنية

خريطة طريق الاختيار

● تحديد المواد الأولية والنقاء المستهدف: حدد بوضوح ما إذا كنت تقوم بمعالجة الميثانول الخام، أو مخاليط الميثانول والماء، أو مذيبات النفايات. يحدد هذا العدد المطلوب من الأعمدة وارتفاعات الأعمدة والتكوينات الداخلية لوحدة تقطير الميثانول.

● متطلبات كفاءة الطاقة: تقييم المرافق المتاحة لديك (البخار والكهرباء). بالنسبة للعمليات واسعة النطاق، اختر التكوينات متعددة التأثيرات أو MVR لتحقيق أقصى قدر من استرداد الحرارة وتقليل تكاليف التشغيل.

● السعة والإنتاجية: حدد حجم المعالجة المستمرة المطلوبة (على سبيل المثال، طن/ساعة). تأكد من أن حجم قطر العمود وسعة إعادة الغلاية مناسب للتعامل مع سرعة البخار دون حدوث فيضان.

● ملف تعريف الشوائب: إذا كانت مادة التغذية لديك تحتوي على قدر كبير من الإيثانول أو نسبة كحول أعلى، فحدد تكوينًا مزودًا بقسم سحب جانبي مخصص أو قسم التقطير الاستخراجي لتحقيق محتوى منخفض للغاية من الإيثانول في المنتج النهائي.

● توافق المواد: معيار SS304 مناسب لمعظم تطبيقات الميثانول. ومع ذلك، في حالة معالجة تيارات النفايات الحمضية أو شديدة التآكل، قم بالترقية إلى SS316L أو الكسوة المتخصصة.

عملية فحص الجودة

● التحقق من المواد: فحص صارم للفولاذ المقاوم للصدأ والصمامات وأوعية الضغط الواردة لضمان استيفائها للمعايير المعدنية المحددة وتحمل السلامة للضغط العالي.

● الآلات الدقيقة: التصنيع باستخدام الحاسب الآلي لأغطية الأعمدة، ومراجل إعادة الغليان، والأنابيب لضمان أسطح مانعة للتسرب مثالية وسلامة هيكلية تحت ضغوط التشغيل.

● الاختبار الهيدروستاتيكي والتسرب: يخضع كل وعاء ضغط وخطوط أنابيب لاختبارات هيدروستاتيكية صارمة واكتشاف تسرب الهيليوم للتحقق من السلامة الهيكلية والأداء المطلق المقاوم للتسرب.

● معايرة النظام: معايرة شاملة لنظام التحكم PLC، وأجهزة استشعار درجة الحرارة/الضغط، وأجهزة التحكم في التدفق الشامل، وأجهزة التحكم في نسبة الارتجاع لضمان عرض دقيق للبيانات والتحكم الموثوق.

● التشغيل الوظيفي النهائي: اختبار كامل للتشغيل الجاف واختبار المياه للتحقق من التشغيل السلس، والتوزيع الحراري الموحد، والأداء السليم لأقفال السلامة المتداخلة، ومنطق التحكم الآلي قبل التعبئة.

خدمة ما بعد البيع والدعم

في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.

تغطية الضمان الشامل

نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.

آلية الاستجابة السريعة

نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: ما هو الغرض من تصميم الأعمدة الثلاثة (العمود المسبق، عمود الضغط العالي، عمود الغلاف الجوي)؟

ج: يخدم كل عمود دورًا مميزًا. يقوم العمود المسبق بإزالة الشوائب الخفيفة (مثل ثنائي ميثيل إيثر وفورمات الميثيل) من التغذية الخام. يقوم عمود الضغط العالي بالفصل الرئيسي بين الميثانول والماء مع تمكين التكامل الحراري مع عمود الغلاف الجوي لتقليل استهلاك الطاقة. يسلم عمود الغلاف الجوي ممر التنقية النهائي، وينتج ميثانول عالي النقاء يلبي المواصفات الصناعية أو الإلكترونية.

س2: كيف يؤدي التكامل الحراري بين الأعمدة إلى تقليل تكاليف التشغيل؟

ج: يعمل عمود الضغط العالي عند ضغط مرتفع، مما يؤدي إلى رفع درجة حرارة التكثيف العلوية. يتم بعد ذلك استخدام هذه الحرارة المهدرة كمصدر للحرارة لإعادة تسخين عمود الغلاف الجوي. يمكن أن يؤدي هذا الاقتران الحراري إلى تقليل استهلاك البخار الإجمالي بنسبة 30-40% مقارنة بتصميم العمود الواحد، مما يقلل تكاليف المرافق بشكل كبير.

س3: ما هي مستويات نقاء الميثانول التي يمكن لهذه الوحدة تحقيقها؟

ج: ينتج نظام التجزئة متعدد المراحل ميثانول يلبي المعايير الصناعية من الدرجة AA (نقاوة ≥99.9%) ويمكن تهيئته لمواصفات الدرجة الإلكترونية مع مراحل تنقية إضافية. تقوم الوحدة بفصل الميثانول بشكل فعال عن الماء والإيثانول والكحوليات العالية والشوائب النزرة.

س4: ما هي أنواع خام الميثانول الخام التي يمكن لهذه الوحدة التعامل معها؟

ج: إنه يتعامل مع الميثانول الخام الناتج عن تخليق الفحم إلى الميثانول، وإصلاح الغاز الطبيعي، وعمليات تغويز الكتلة الحيوية. كما أنه يستعيد الميثانول من مجاري النفايات المائية في منشآت البتروكيماويات ومراكز استعادة المذيبات، مما يجعله متعدد الاستخدامات عبر طرق الإنتاج المختلفة.

س 5: كيف تضمن الوحدة جودة المنتج المتسقة أثناء التشغيل المستمر؟

ج: توفر الأدوات التحليلية عبر الإنترنت مثل GC مراقبة نقاء تدفق المنتج في الوقت الفعلي. تستجيب أنظمة الضبط التلقائية لنقاط القطع لأي انحراف في التركيبة، وتحول المواد المخالفة للمواصفات مرة أخرى إلى التغذية بينما تجمع فقط الميثانول المطابقة للمواصفات كمنتج.
