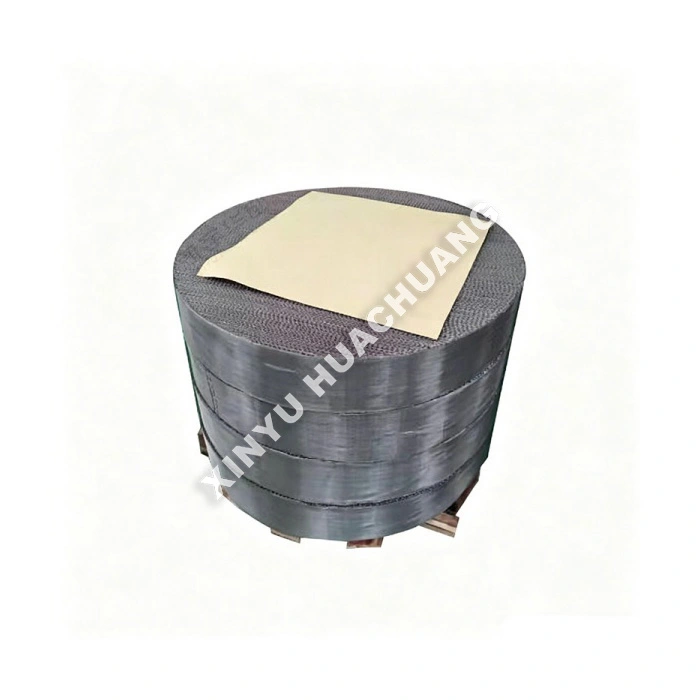

إن التعبئة الشبكية السلكية الهيكلية XINYU HUACHUANG عبارة عن وسيلة فصل متميزة تم تصميمها لزيادة كفاءة نقل الكتلة إلى أقصى حد في أعمدة التقطير والامتصاص والتجريد. تتميز هذه التعبئة الشبكية السلكية الهيكلية بمساحة سطحها العالية وقنوات التدفق المفتوحة، مما يضمن اتصالًا موحدًا بالبخار والسائل مع الحفاظ على انخفاض الضغط المنخفض بشكل استثنائي. إنه الخيار المثالي لترقية الأبراج الحالية أو تصميم أعمدة جديدة حيث تعتبر النقاء العالي وكفاءة الطاقة أمرًا بالغ الأهمية.

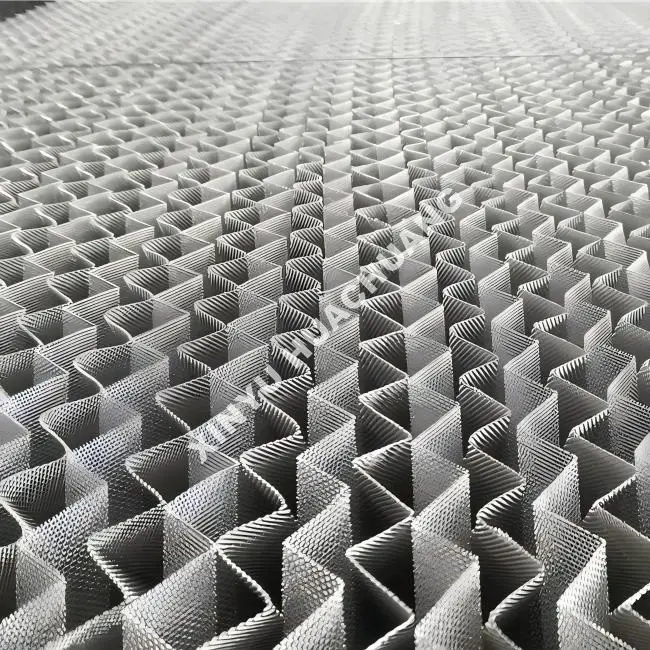

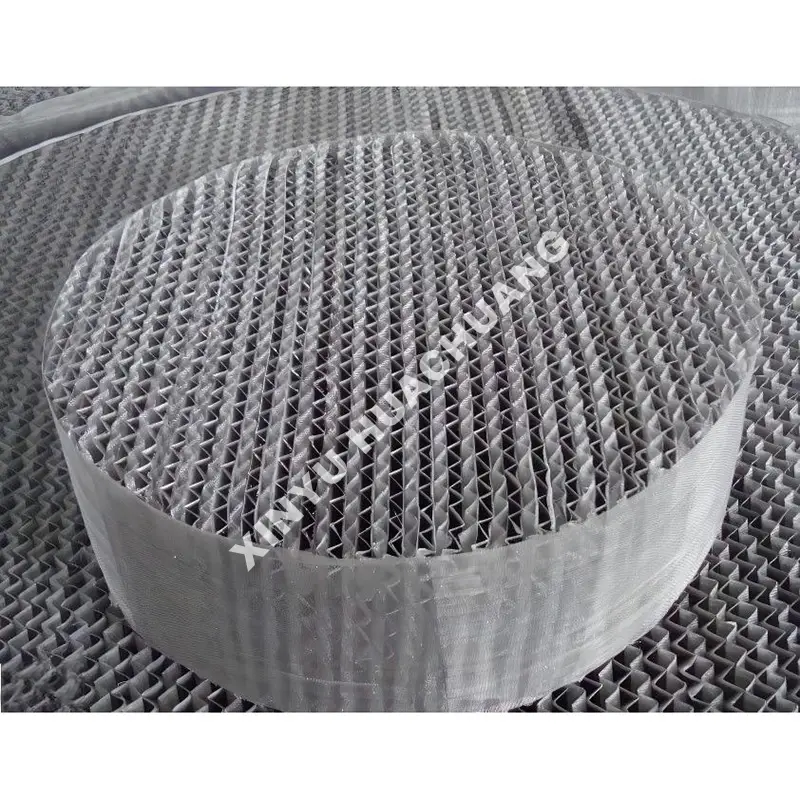

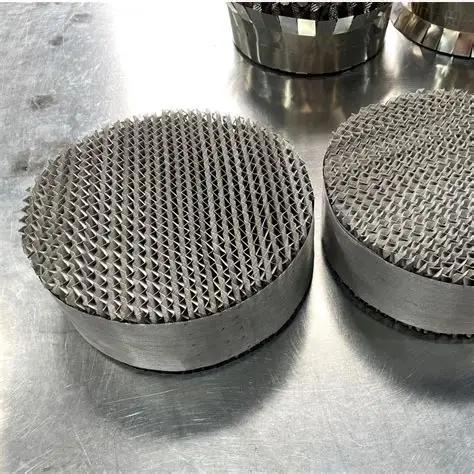

التعبئة الشبكية السلكية الهيكلية هي نوع من التعبئة المنظمة المكونة من صفائح شاش من الأسلاك المعدنية المموجة مكدسة في طبقات متناوبة. تخلق الشبكة السلكية المجعدة هيكلًا هندسيًا مفتوحًا عالي الكفاءة يعزز التوزيع الممتاز للسوائل وترطيب السطح. على عكس التعبئة العشوائية، فإن مسارات التدفق المنظمة تقلل من المقاومة، مما يجعلها مناسبة بشكل خاص للتقطير الفراغي، والمواد الحساسة للحرارة، وعمليات الفصل عالية النقاء في الصناعات الكيميائية والصيدلانية.
● كفاءة فصل عالية: يوفر مساحة سطحية كبيرة ومحددة للتلامس المكثف بين البخار والسائل، مما يحقق أرقامًا نظرية عالية للوحات لكل متر.
● انخفاض الضغط المنخفض للغاية: يوفر هيكل الشبكة السلكية المفتوحة الحد الأدنى من المقاومة لتدفق البخار، مما يقلل بشكل كبير من استهلاك الطاقة، خاصة في عمليات التفريغ.
● توزيع ممتاز للسائل: يضمن انتشارًا موحدًا للسائل عبر المقطع العرضي للعمود، مما يمنع التوجيه ويزيد من الاستفادة من التعبئة.
● قدرة عالية ومضادة للاتساخ: نسبة الفراغ الكبيرة تمنع الانسداد، مما يجعلها مناسبة للأنظمة التي تحتوي على جسيمات أو ميول للتلوث.
● المواد القابلة للتخصيص: متوفرة في SS304، وSS316L، وHastelloy، والألمنيوم، وسبائك أخرى لتتوافق مع متطلبات التوافق الكيميائي المحددة.
|
المعلمة |
مواصفة |
|
النماذج المشتركة |
BX (500 م²/م3)، CY (700 م²/م3)، AX (250 م²/م3) |
|
مساحة سطحية محددة |
250 ~ 700 م2/م3 |
|
نسبة الفراغ |
90% ~ 95% |
|
زاوية التموج |
45 درجة (النوع Y) / 30 درجة (النوع X) |
|
المواد المتاحة |
SS304، SS316L، هاستيلوي، الألومنيوم، النحاس البرونزي |
|
قطر البرج |
قابلة للتخصيص بناءً على متطلبات المشروع |
● تحديد متطلبات الفصل: تحديد النقاء المطلوب وعدد المراحل النظرية. توفر نماذج مساحة السطح الأعلى (على سبيل المثال، CY) فصلًا أفضل ولكن انخفاض الضغط أعلى قليلاً.
● تقييم ضغط التشغيل: بالنسبة للتقطير الفراغي أو المواد الحساسة للحرارة، قم بإعطاء الأولوية لنماذج انخفاض الضغط المنخفض (على سبيل المثال، BX أو AX) للحفاظ على التشغيل المستقر.
● تقييم خصائص المواد الخام: إذا كانت التغذية تحتوي على جسيمات أو كانت عرضة للبلمرة، فحدد نموذجًا بفتحات شبكية أكبر ونسبة فراغ أعلى لمنع التلوث.
● توافق المواد: اختر السبيكة المعدنية المناسبة بناءً على القوة الكيميائية للعملية التي تقوم بها. يغطي معيار SS316L معظم التطبيقات، في حين تتطلب البيئات شديدة التآكل استخدام سبائك Hastelloy أو المتخصصة.
● التحقق من المواد: فحص صارم للشبكات السلكية والصفائح المعدنية الواردة للتأكد من أنها تلبي المعايير المعدنية المحددة ومتطلبات مقاومة التآكل.
● دقة الأبعاد: قياس دقيق لزاوية التموج، وتباعد الطبقات، وأبعاد الكتلة لضمان توزيع التدفق الموحد وملاءمة البرج بشكل مناسب.
● السلامة الهيكلية: اختبار شد الشبكة السلكية وقوة النطاقات لضمان احتفاظ العبوة بهيكلها الهندسي أثناء التركيب والتشغيل.
● جودة السطح: الفحص البصري والمجهري للتحقق من الأسطح النظيفة والخالية من النتوءات التي تعزز ترطيب السائل الأمثل وتمنع التلوث المبكر.
● التعبئة والتغليف والشحن: تغليف آمن في صناديق واقية لمنع التشوه، مما يضمن وصول التعبئة الشبكية السلكية المنظمة في حالة مثالية للخدمات اللوجستية العالمية.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: تخلق شبكة الأسلاك المعدنية المموجة هيكلًا هندسيًا مفتوحًا فعالاً بمساحة سطحية كبيرة للغاية. تعمل الشبكة السلكية المموجة على تعزيز التوزيع الممتاز للسائل وترطيب السطح، مما يضمن مشاركة كل جزء من التعبئة تقريبًا في النقل الجماعي، وبالتالي تحقيق كفاءة فصل متميزة.
ج: إن مسارات التدفق المنظمة للتعبئة الشبكية السلكية المنظمة تقلل من مقاومة تدفق البخار، مما يؤدي إلى انخفاض الضغط بشكل استثنائي في كل مرحلة نظرية. في التقطير الفراغي، حتى انخفاضات الضغط الصغيرة يمكن أن ترفع درجات حرارة الغليان وتتسبب في تدهور حراري للمواد الحساسة للحرارة، لذلك يعد هذا التصميم منخفض المقاومة أمرًا بالغ الأهمية.
ج: إن انخفاض الضغط المنخفض يبقي درجات حرارة الغليان منخفضة قدر الإمكان تحت الفراغ، مما يقلل من الضغط الحراري على المركبات الحساسة. إلى جانب التوزيع الموحد للسائل وفترة البقاء القصيرة على سطح السلك، تمنع التعبئة التسخين المطول الذي يؤدي إلى التحلل أو البلمرة.
ج: الصناعات الكيميائية والصيدلانية هي المستخدمون الأساسيون، خاصة لعمليات الفصل عالية النقاء، والتقطير الكيميائي الدقيق، وتنقية المكونات الصيدلانية النشطة. كما أنه يستخدم في تصنيع العطور والنكهات حيث تكون سلامة المنتج ونقائه أمرًا بالغ الأهمية.
ج: إن التعبئة الشبكية السلكية الهيكلية أكثر عرضة للتلوث لأن فتحاتها الشبكية الدقيقة يمكن أن تكون مسدودة بالجسيمات أو رواسب البوليمر. تتعامل ألواح التغليف المموجة، بقنواتها المفتوحة الأكبر، مع الخدمة المتسخة بشكل أفضل. لذلك، من الأفضل حجز التعبئة الشبكية السلكية لتيارات العمليات النظيفة أو التي تمت تصفيتها مسبقًا حيث تكون الأولوية لأقصى قدر من الكفاءة.
