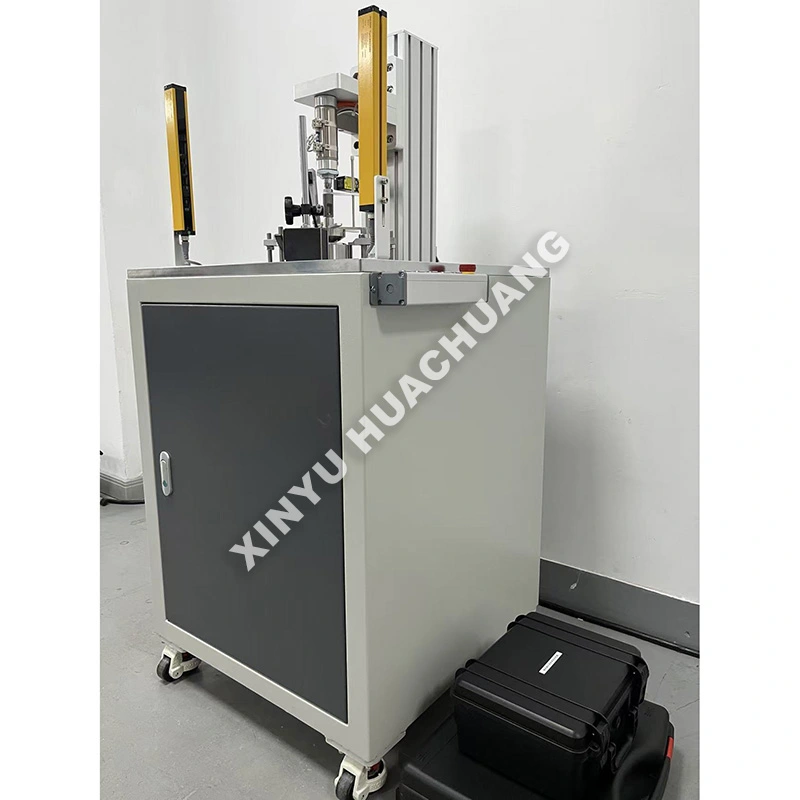

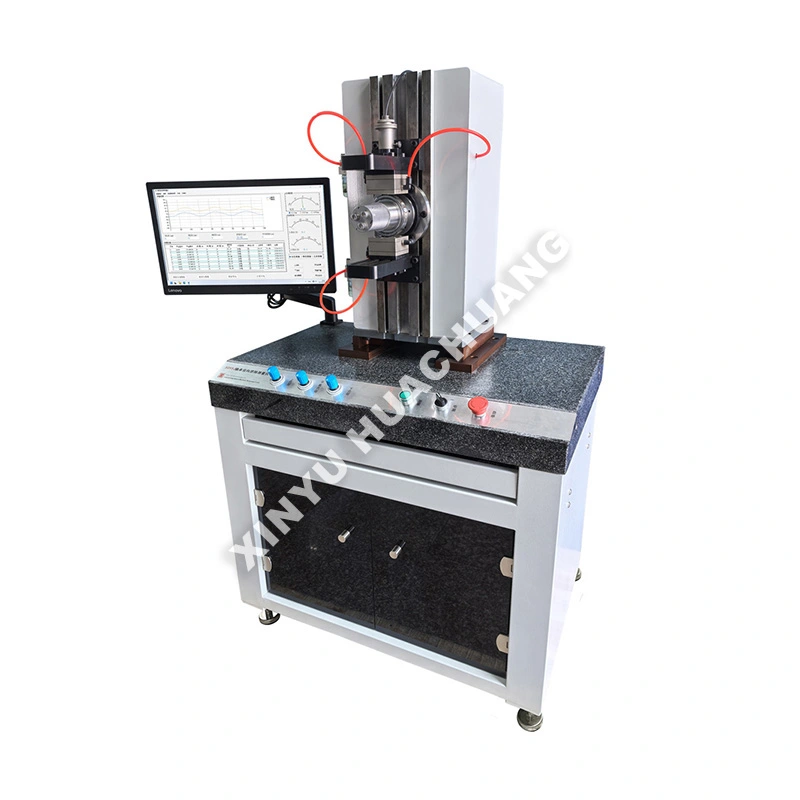

إن أداة قياس الخلوص المحوري للمحامل XINYU HUACHUANG عبارة عن جهاز اختبار شبه آلي دقيق للغاية تم تصميمه خصيصًا لتقييم الخلوص المحوري الداخلي للمحامل الدوارة. تم تصميم أداة قياس الخلوص المحوري للمحامل هذه لتلبية المعايير الدولية الصارمة، وهي تطبق بدقة أحمال القياس المحوري القياسية لالتقاط الإزاحات الدقيقة. فهو مزود بأتمتة PLC ذكية وأجهزة استشعار عالية الحساسية، مما يضمن التشغيل الآمن والموثوق مع تقديم بيانات قابلة للتكرار بدرجة عالية للبحث والتطوير ومراقبة الجودة وشهادة التصنيع.

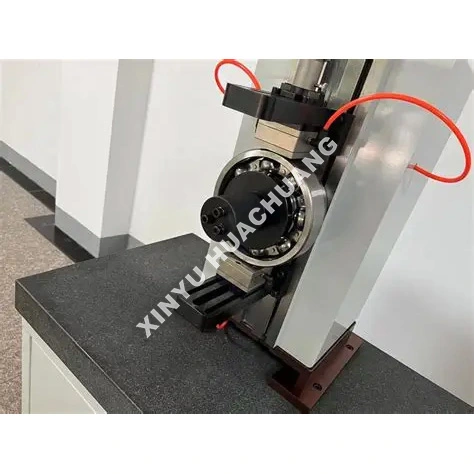

تعمل أداة قياس الخلوص المحوري للمحامل على مبدأ قياس ديناميكي بدون حمل. يتم تثبيت الحلقة الخارجية للمحمل وتثبيتها بشكل آمن، بينما يتم تطبيق حمل قياس محوري دقيق على الحلقة الداخلية. تلتقط مستشعرات الإزاحة عالية الحساسية الحركة المحورية للعناصر المتدحرجة أثناء مرورها عبر منطقة التحميل. يستخدم النظام خوارزميات تفاضلية لإزالة الأخطاء الهندسية تلقائيًا وحساب الخلوص المحوري الحقيقي دون الحاجة إلى تعويض التشوه.
● قياس عالي الدقة: يتميز بأجهزة استشعار حثية متميزة مع إمكانية تكرار ثابتة تبلغ <1.5 ميكرومتر وإمكانية تكرار ديناميكية تبلغ <2.5 ميكرومتر.
● التحميل الآلي: يضمن التحميل الهوائي أو الآلي قوى قياس متسقة وموحدة، مما يؤدي إلى القضاء على أخطاء التشغيل اليدوي.
● المعالجة الذكية للبيانات: يقوم تلقائيًا بحساب متوسط الخلوص، وتحديد حالات انحشار التدوير، وإنشاء تقارير إحصائية لـ SPC/CPK.
● بناء قوي وآمن: تم تصميمه بإطار ميكانيكي متين ويتميز بمعايرة تلقائية مقابل الأجزاء المرجعية القياسية للحفاظ على الدقة على المدى الطويل.
● التوافق متعدد الاستخدامات: يسمح التثبيت المعياري بإجراء تغييرات سريعة لاختبار أنواع المحامل المختلفة، بدءًا من المحامل الكروية ذات الأخدود العميق وحتى المحامل الأسطوانية المدببة.
|
المعلمة |
مواصفة |
|
نطاق القياس |
0-200μm / 0-400μm (قابل للتخصيص) |
|
خطأ في الإشارة |
± 1.5 ميكرومتر |
|
التكرار |
ثابت <1.5 ميكرومتر / ديناميكي <2.5 ميكرومتر |
|
سرعة المغزل |
30 دورة في الدقيقة (قابل للتعديل) |
|
حمل القياس |
قابل للتخصيص (هوائي/آلي) |
|
نظام التحكم |
PLC صناعي + واجهة تعمل باللمس |
|
معايير الاختبار |
آيزو 5753، جيجابايت/تي 25769 |
|
مزود الطاقة |
تيار متردد 220 فولت ±5%، 50 هرتز |
● تصنيع المحامل: فحص الجودة بشكل مباشر أو غير متصل بنسبة 100% للكرة ذات الأخدود العميق، والأسطوانة الأسطوانية، والمحامل الأسطوانية المدببة.
● السيارات والفضاء: مراقبة الجودة الواردة (IQC) والتحقق من تجميع محاور العجلات، وعلب التروس، والمحركات التوربينية.
● الآلات الدقيقة: مطابقة التخليص واختيار الاقتران لمغازل الأدوات الآلية عالية الدقة والروبوتات.
● الصيانة والصيانة والإصلاح والعمرة: تقييم الحالة وتقييم خلوص المحامل أثناء إصلاح المعدات.
● تحضير العينة: قم دائمًا بتنظيف المحمل جيدًا لإزالة مواد منع الصدأ أو الشحوم التي قد تؤثر على القياس الدقيق.
● التوازن الحراري: اسمح لكل من الجهاز والمحمل بالتأقلم مع درجة حرارة الغرفة (20±5 درجة مئوية) قبل الاختبار.
● المحاذاة الصحيحة: تأكد من تثبيت المحمل بشكل مسطح تمامًا على الوحدة لمنع القراءات الخاطئة الناتجة عن إمالة الحلقة الخارجية.
● المعايرة: قم بتشغيل روتين المعايرة التلقائية باستخدام المحامل المرجعية القياسية في بداية كل نوبة.
● يوميًا: امسح أدوات القياس وقلم الاستشعار بقطعة قماش نظيفة وخالية من الوبر. تحقق من ضغط الهواء الهوائي (إن أمكن) وقم بتصريف الرطوبة من الفلتر.
● أسبوعيًا/شهريًا: افحص عمود الدوران الدوار وأذرع التحميل للتأكد من التشغيل السلس. ضع قطرة من زيت الآلة الخفيف على النقاط المحورية الميكانيكية على النحو الموصى به.
● ربع سنوي: قم بإجراء معايرة كاملة للنظام باستخدام كتل التخليص القياسية المعتمدة للتحقق من دقة الخطية والتضخيم.
● التحكم في البيئة: حافظ على الجهاز بعيدًا عن الآلات الثقيلة التي تهتز، والمجالات المغناطيسية القوية، وأشعة الشمس المباشرة للحفاظ على استقرار القياس.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: الخلوص المحوري هو المسافة الإجمالية التي يمكن أن تتحركها الحلقة الداخلية للمحمل بشكل محوري (على طول محور العمود) بالنسبة إلى الحلقة الخارجية عند عدم تطبيق أي حمل خارجي. في حين أن الخلوص الشعاعي يقيس الحركة المتعامدة مع العمود، فإن الخلوص المحوري يقيس الحركة الموازية للعمود. يؤثر كلا الخلوصين على أداء المحمل، لكن الخلوص المحوري مهم بشكل خاص للتطبيقات المحملة بالدفع مثل علب التروس والمضخات العمودية.
ج: يتم تثبيت الحلقة الخارجية وتثبيتها بشكل آمن بينما يتم تطبيق حمل قياس محوري دقيق على الحلقة الداخلية. تلتقط مستشعرات الإزاحة عالية الحساسية الحركة المحورية للعناصر المتدحرجة أثناء مرورها عبر منطقة التحميل. يستخدم النظام خوارزميات تفاضلية لإزالة الأخطاء الهندسية تلقائيًا - مثل جريان الوجه وتذبذب القفص - لحساب الخلوص المحوري الحقيقي دون الحاجة إلى تعويض التشوه.
ج: تم تصميم محامل التلامس الزاوي والمحامل الأسطوانية المدببة لتحمل الأحمال الشعاعية والمحورية مجتمعة. يحدد خلوصها المحوري بشكل مباشر زاوية الاتصال بين العناصر المتدحرجة والمجاري المائية، والتي بدورها تتحكم في توزيع الحمل، والصلابة، وتوليد الحرارة. يؤدي الخلوص المحوري غير الصحيح في أنواع المحامل هذه إلى مشاركة غير متساوية للحمل، والتشظي المبكر، والفشل الكارثي.
ج: نعم. توفر أدوات التخليص الشعاعي والمحوري معًا ملفًا شاملاً لتخليص المحمل. تتطلب العديد من مواصفات المحامل التحقق من كلا القيمتين. إن استخدام كلا الجهازين بالتسلسل على نفس المحمل يعطي صورة كاملة للهندسة الداخلية ويؤكد أن المحمل يلبي جميع متطلبات التخليص.
ج: بالنسبة للفحص الوارد، يتحقق الجهاز من أن المحامل الجديدة تتوافق مع مجموعة الخلوص المحوري المحددة قبل التثبيت، مما يمنع إعادة صياغة التجميع المكلفة. بالنسبة لتحليل الفشل، يساعد قياس الخلوص المحوري للمحامل المرتجعة أو الفاشلة في الميدان على تحديد ما إذا كان الخلوص غير المناسب عاملاً مساهماً، مما يدعم التحقيق في السبب الجذري والإجراءات التصحيحية.
