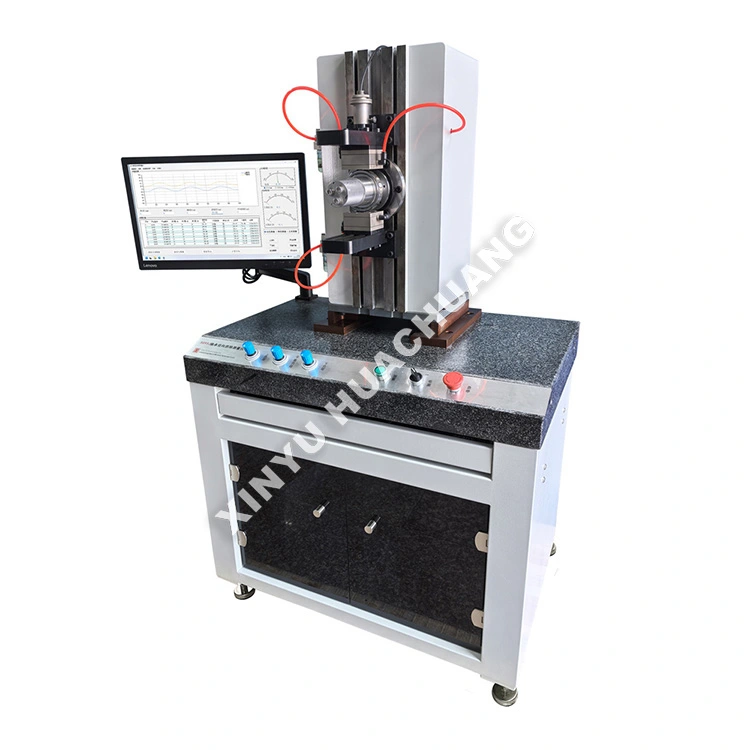

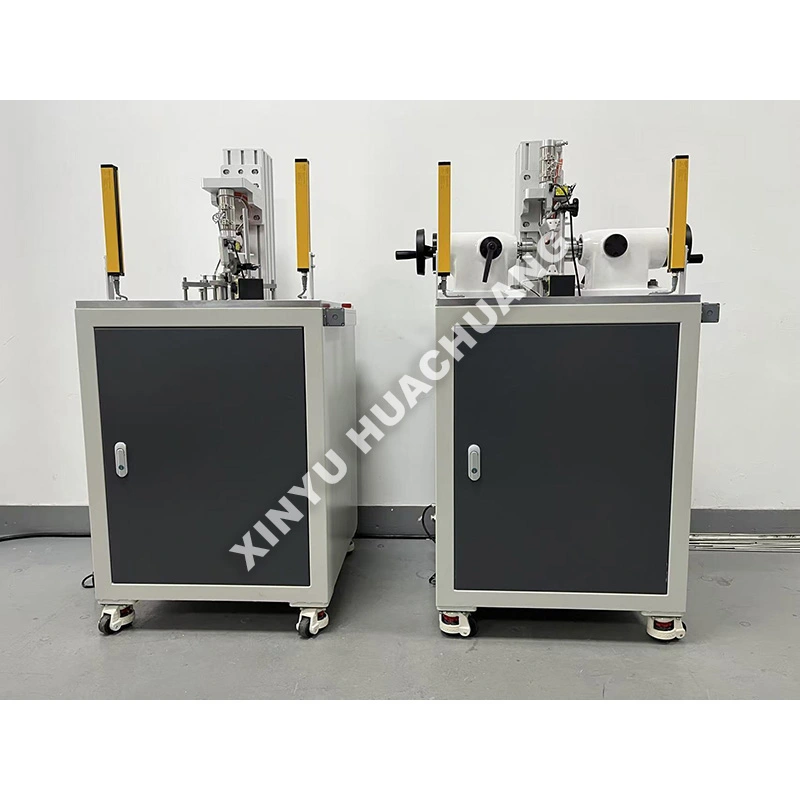

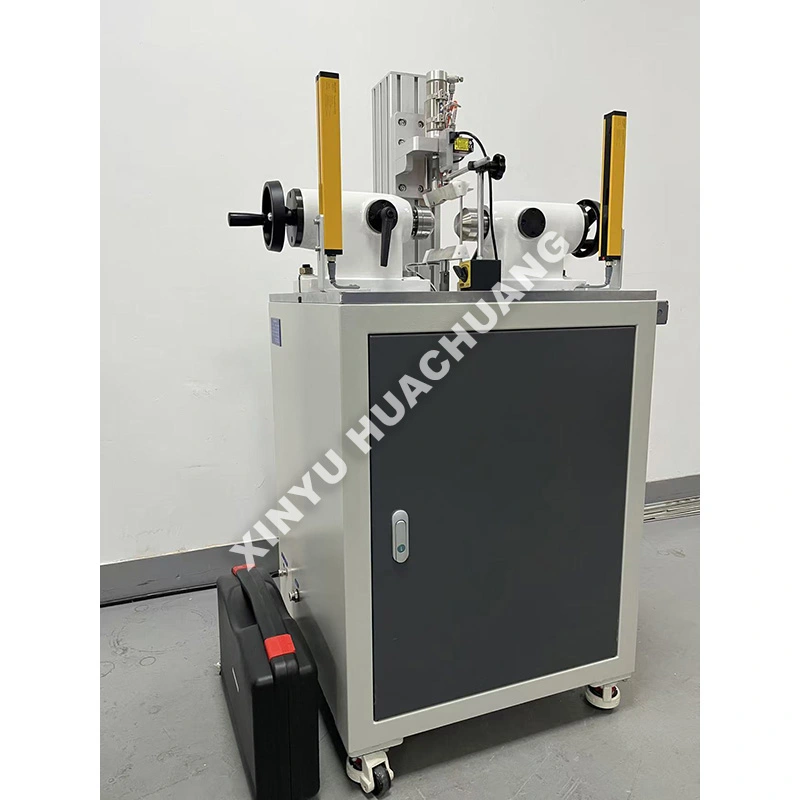

إن جهاز قياس الخلوص الشعاعي للمحمل XINYU HUACHUANG عبارة عن جهاز اختبار شبه آلي دقيق للغاية تم تصميمه خصيصًا لتقييم الخلوص الشعاعي الداخلي للمحامل الدوارة. صُممت أداة قياس الخلوص الشعاعي للمحمل هذه لتلبية المعايير الدولية الصارمة، وهي تطبق بدقة أحمال قياس موحدة لالتقاط الإزاحات الصغيرة. فهو مزود بأتمتة PLC ذكية وأجهزة استشعار عالية الحساسية، مما يضمن التشغيل الآمن والموثوق مع تقديم بيانات قابلة للتكرار بدرجة عالية للبحث والتطوير ومراقبة الجودة وشهادة التصنيع.

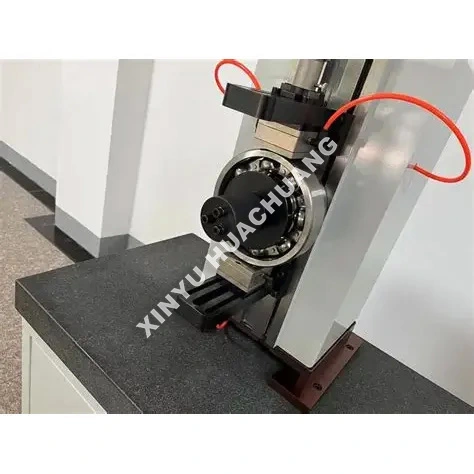

تعمل أداة قياس الخلوص الشعاعي للمحمل على مبدأ قياس ديناميكي بدون حمل. يتم تثبيت الحلقة الداخلية للمحمل وتدويرها بواسطة محرك متزامن، بينما يتم تطبيق حمل قياس دقيق على الحلقة الخارجية. تلتقط مستشعرات الإزاحة عالية الحساسية الحركة الشعاعية للعناصر المتدحرجة أثناء مرورها عبر منطقة التحميل. يستخدم النظام خوارزميات تفاضلية لإزالة الأخطاء الهندسية تلقائيًا وحساب الخلوص الشعاعي الحقيقي دون الحاجة إلى تعويض التشوه.
● قياس عالي الدقة: يتميز بأجهزة استشعار حثية متميزة مع إمكانية تكرار ثابتة تبلغ <1.5 ميكرومتر وإمكانية تكرار ديناميكية تبلغ <2.5 ميكرومتر.
● التحميل الآلي: يضمن التحميل الهوائي أو الآلي قوى قياس متسقة وموحدة، مما يؤدي إلى القضاء على أخطاء التشغيل اليدوي.
● المعالجة الذكية للبيانات: يقوم تلقائيًا بحساب متوسط الخلوص، وتحديد حالات انحشار التدوير، وإنشاء تقارير إحصائية لـ SPC/CPK.
● بناء قوي وآمن: تم تصميمه بإطار ميكانيكي متين ويتميز بمعايرة تلقائية مقابل الأجزاء المرجعية القياسية للحفاظ على الدقة على المدى الطويل.
● التوافق متعدد الاستخدامات: يسمح التثبيت المعياري بإجراء تغييرات سريعة لاختبار أنواع المحامل المختلفة، بدءًا من المحامل الكروية ذات الأخدود العميق وحتى المحامل الأسطوانية المدببة.
|
المعلمة |
مواصفة |
|
نطاق القياس |
0-200μm / 0-400μm (قابل للتخصيص) |
|
خطأ في الإشارة |
± 1.5 ميكرومتر |
|
التكرار |
ثابت <1.5 ميكرومتر / ديناميكي <2.5 ميكرومتر |
|
سرعة المغزل |
30 دورة في الدقيقة (قابل للتعديل) |
|
حمل القياس |
قابل للتخصيص (هوائي/آلي) |
|
نظام التحكم |
PLC صناعي + واجهة تعمل باللمس |
|
معايير الاختبار |
آيزو 5753، جيجابايت/تي 25769 |
|
مزود الطاقة |
تيار متردد 220 فولت ±5%، 50 هرتز |
● تصنيع المحامل: فحص الجودة بشكل مباشر أو غير متصل بنسبة 100% للكرة ذات الأخدود العميق، والأسطوانة الأسطوانية، والمحامل الأسطوانية المدببة.
● السيارات والفضاء: مراقبة الجودة الواردة (IQC) والتحقق من تجميع محاور العجلات، وعلب التروس، والمحركات التوربينية.
● الآلات الدقيقة: مطابقة التخليص واختيار الاقتران لمغازل الأدوات الآلية عالية الدقة والروبوتات.
● الصيانة والصيانة والإصلاح والعمرة: تقييم الحالة وتقييم خلوص المحامل أثناء إصلاح المعدات.
● تحضير العينة: قم دائمًا بتنظيف المحمل جيدًا لإزالة مواد منع الصدأ أو الشحوم التي قد تؤثر على القياس الدقيق.
● التوازن الحراري: اسمح لكل من الجهاز والمحمل بالتأقلم مع درجة حرارة الغرفة (20±5 درجة مئوية) قبل الاختبار.
● المحاذاة الصحيحة: تأكد من تثبيت المحمل بشكل مسطح تمامًا على الوحدة لمنع القراءات الخاطئة الناتجة عن إمالة الحلقة الخارجية.
● المعايرة: قم بتشغيل روتين المعايرة التلقائية باستخدام المحامل المرجعية القياسية في بداية كل نوبة.
● يوميًا: امسح أدوات القياس وقلم الاستشعار بقطعة قماش نظيفة وخالية من الوبر. تحقق من ضغط الهواء الهوائي (إن أمكن) وقم بتصريف الرطوبة من الفلتر.
● أسبوعيًا/شهريًا: افحص عمود الدوران الدوار وأذرع التحميل للتأكد من التشغيل السلس. ضع قطرة من زيت الآلة الخفيف على النقاط المحورية الميكانيكية على النحو الموصى به.
● ربع سنوي: قم بإجراء معايرة كاملة للنظام باستخدام كتل التخليص القياسية المعتمدة للتحقق من دقة الخطية والتضخيم.
● التحكم في البيئة: حافظ على الجهاز بعيدًا عن الآلات الثقيلة التي تهتز، والمجالات المغناطيسية القوية، وأشعة الشمس المباشرة للحفاظ على استقرار القياس.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: الخلوص الشعاعي هو المسافة الإجمالية التي يمكن للحلقة الداخلية للمحمل أن تتحرك شعاعيًا بالنسبة للحلقة الخارجية عند عدم تطبيق أي حمل خارجي. يعد الخلوص الشعاعي الصحيح أمرًا بالغ الأهمية لأن الخلوص القليل جدًا يسبب احتكاكًا مفرطًا وارتفاع درجة الحرارة وفشلًا مبكرًا، في حين يؤدي الخلوص الكبير جدًا إلى الاهتزاز والضوضاء وانخفاض القدرة على حمل الحمولة.
ج: يقوم الجهاز بإصلاح الحلقة الداخلية للمحمل وتدويرها عبر محرك متزامن أثناء تطبيق حمل قياس دقيق على الحلقة الخارجية. تلتقط مستشعرات الإزاحة عالية الحساسية الحركة الشعاعية للعناصر المتدحرجة أثناء مرورها عبر منطقة التحميل. تقوم الخوارزميات التفاضلية بعد ذلك تلقائيًا بإزالة الأخطاء الهندسية مثل خارج الاستدارة، مما يوفر قيمة الخلوص الشعاعي الحقيقية.
ج: تحتوي المحامل على عيوب هندسية متأصلة - بيضاوية طفيفة، وتموج السطح، وتغيرات الأبعاد في العناصر المتدحرجة - والتي يمكن أن تشوه قياسات النقطة البسيطة. تلتقط الخوارزمية التفاضلية نقاط بيانات متعددة حول الدوران الكامل وتفصل رياضيًا هذه الأخطاء الهندسية عن الخلوص الفعلي، مما يضمن دقة القياس دون الحاجة إلى تعويض التشوه.
ج: يستوعب الجهاز محامل كروية ذات أخدود عميق، ومحامل تلامس زاوي، ومحامل أسطوانية، ومحامل أسطوانية مدببة عبر نطاق واسع من الأحجام. يمكن تكوين المحولات والتركيبات لتتناسب مع أقطار تجويف المحامل المحددة والأقطار الخارجية، مما يجعلها مناسبة لفحص جودة خط الإنتاج والفحص المعملي.
ج: من خلال توفير قياسات خلوص شعاعي سريعة ودقيقة وقابلة للتكرار، يتيح الجهاز فحصًا بنسبة 100% لدفعات الإنتاج أو أخذ العينات الإحصائية وفقًا لمعايير ISO 5753 وABMA. وهذا يضمن أن كل محمل يتم شحنه يلبي مجموعة التخليص المحددة، مما يقلل من مطالبات الضمان والفشل الميداني الناتج عن التخليص غير المناسب.
