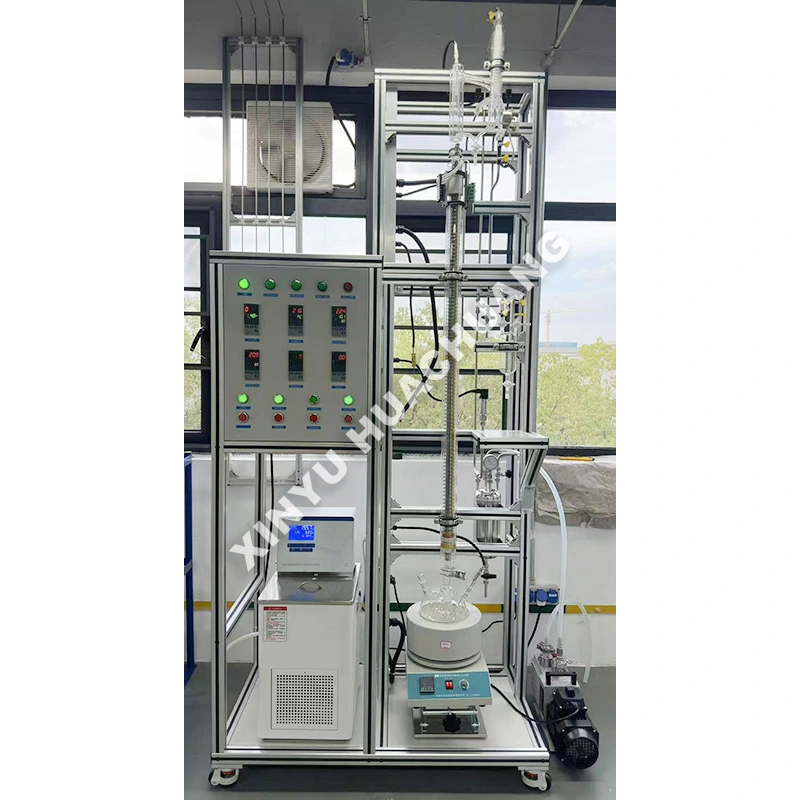

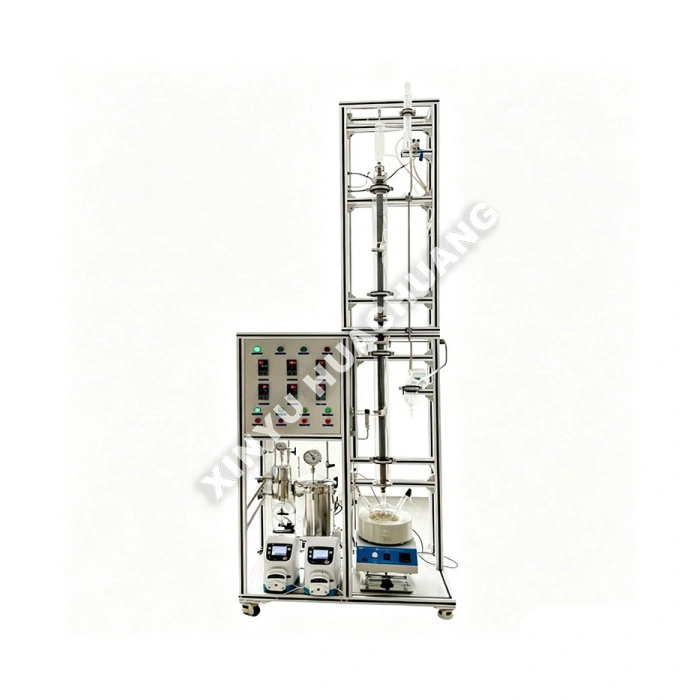

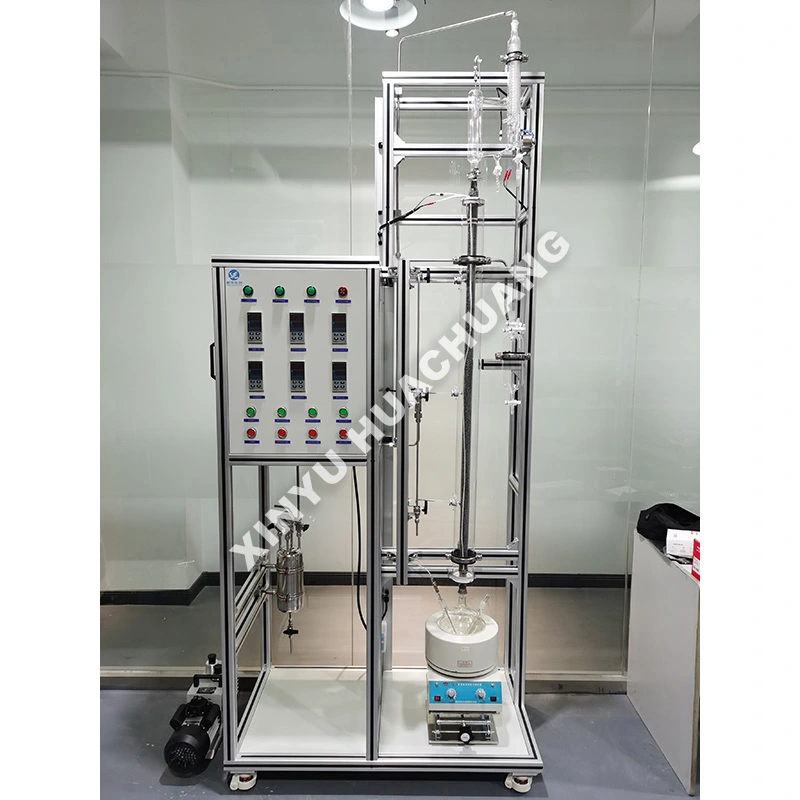

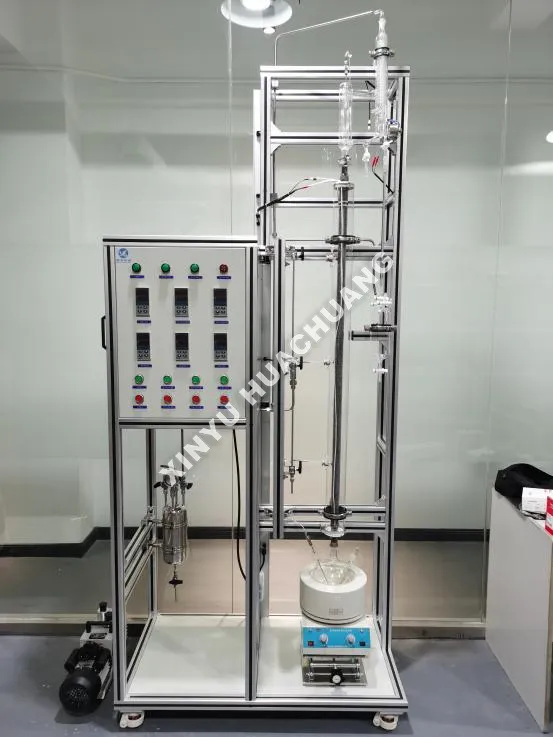

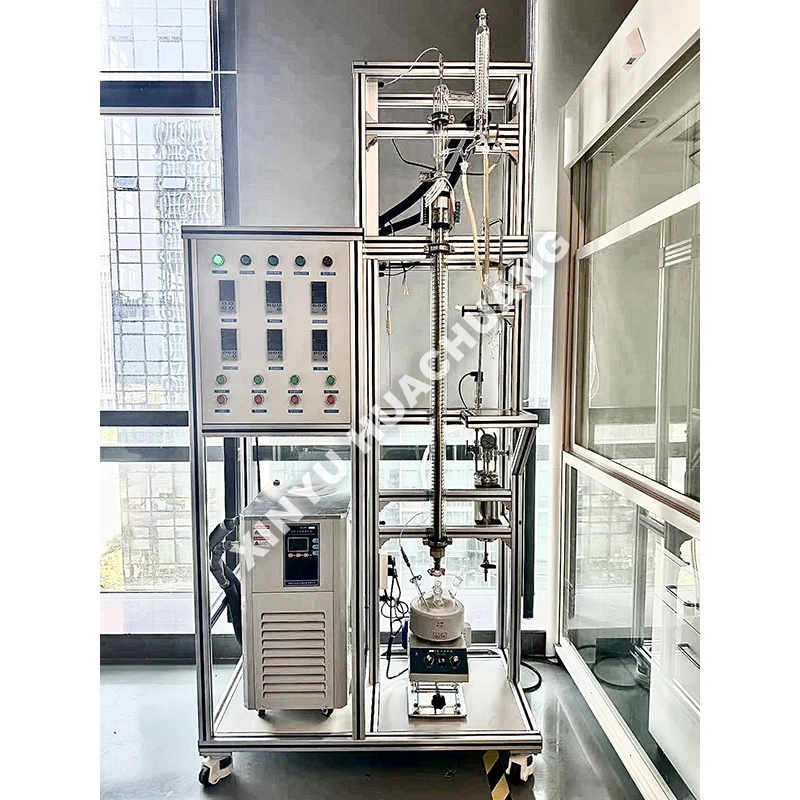

وحدة عمود التقطير الزجاجي المستمر

إن وحدة عمود تقطير الزجاج المستمر XINYU HUACHUANG عبارة عن نظام فصل متقدم تم تصميمه خصيصًا للبحث والتطوير والاختبار التجريبي وإنتاج كميات صغيرة من المواد الكيميائية المسببة للتآكل أو عالية النقاء. تم تصميم هذه الوحدة لتوفير وصول بصري كامل إلى توازن البخار والسائل الداخلي، وتسمح للباحثين بمراقبة عملية الفصل في الوقت الفعلي. مجهزة بمكونات زجاجية عالية البورسليكات، وأجهزة تحكم دقيقة في نسبة الارتجاع، وأتمتة PLC ذكية، تضمن وحدة عمود التقطير الزجاجي المستمر تجزئة مستمرة آمنة وعالية الكفاءة وقابلة للتكرار للمواد الكيميائية الدقيقة والمستحضرات الصيدلانية والمذيبات المتخصصة.

مبدأ العمل

تعمل وحدة عمود التقطير الزجاجي المستمر على مبدأ التقطير التجزيئي المستمر. يتم قياس مادة التغذية السائلة بشكل مستمر في القسم المركزي من العمود. داخل العمود الزجاجي، تعمل التعبئة المنظمة أو الأجزاء الداخلية الزجاجية المتخصصة (مثل الحلقات θ أو التعبئة الحلزونية) على زيادة مساحة الاتصال بين البخار المتصاعد والسائل الهابط. ومع صعود البخار، فإنه يخضع لعملية تكثيف وتبخير متكررة، مما يؤدي إلى إثراء مكونات الضوء في الأعلى. يتم بعد ذلك تكثيف البخار، ويتم إرجاع جزء منه على شكل ارتداد للحفاظ على توازن نقل الكتلة، بينما يتم جمع الباقي بشكل مستمر على شكل نواتج التقطير. تتدفق المكونات الثقيلة بشكل مستمر إلى غرفة إعادة الغليان للتفريغ. تتم إدارة العملية المستمرة بأكملها بدقة بواسطة وحدة عمود التقطير الزجاجي المستمر للحفاظ على التدرجات الحرارية الدقيقة وكفاءة الفصل المثالية.

أين يلمع؟

● المراقبة المرئية الكاملة: يسمح الهيكل الزجاجي الشفاف عالي البورسليكات للمشغلين بالمراقبة البصرية لتوازن البخار والسائل وظروف الرغوة والفيضانات، مما يجعله لا يقدر بثمن للبحث والتطوير واستكشاف أخطاء العمليات وإصلاحها.

● مقاومة فائقة للتآكل: تم تصنيع الوحدة من زجاج GG17 (3.3) عالي البورسليكات وموانع التسرب PTFE، وهي خاملة تمامًا للأحماض القوية والقلويات والمذيبات العضوية المسببة للتآكل، مما يضمن عدم تلوث المنتج تمامًا.

● مكونات داخلية عالية الكفاءة: تتميز بتغليف زجاجي قابل للتخصيص أو تعبئة شبكية سلكية منظمة لتحقيق أرقام لوحات نظرية عالية ونقاء فصل على مستوى جزء في المليون.

● التشغيل الآلي الذكي لـ PLC: يتيح نظام التحكم المركزي التشغيل المستمر غير المراقب، والضبط التلقائي لنسبة الارتجاع، وتسجيل البيانات في الوقت الفعلي لدرجة الحرارة ومعدلات التدفق.

● تصميم معياري ومرن: يتم تجميع العمود باستخدام وصلات زجاجية قياسية (على سبيل المثال، 24/29، 29/32) مع سترات تسخين كهربائية، مما يتيح سهولة تعديل الارتفاع والتفكيك والتنظيف واستبدال المكونات الداخلية.

المواصفات الفنية

أين يمكن استخدامه؟

● المواد الكيميائية الدقيقة والمستحضرات الصيدلانية: التنقية المستمرة للمكونات الصيدلانية النشطة (APIs) والمواد الكيميائية الوسيطة شديدة التآكل.

● الزيوت العطرية والمستخلصات الطبيعية: فصل لطيف ومرئي للتربينات الحساسة للحرارة والعطور والمستخلصات النباتية.

● المختبرات الأكاديمية ومختبرات البحث والتطوير: الدراسات الحركية الأساسية، وتصور عملية الفصل، واختبار كفاءة المحفز/التعبئة.

● المذيبات المتخصصة: الاسترداد المستمر والتنقية العالية جدًا للمذيبات العضوية المسببة للتآكل أو ذات القيمة العالية.

● المأكولات والمشروبات: تركيز النكهات الطبيعية، وتنقية الكحول، واستخلاص المركبات النشطة بيولوجيًا.

احتياطات الاستخدام

● الوقاية من الصدمات الحرارية: الزجاج عالي البورسليكات مقاوم للصدمات الحرارية ولكنه لا يزال من الممكن أن ينكسر تحت الضغط الشديد. تأكد دائمًا من أن معدل تغير درجة الحرارة أقل من 5 درجات مئوية/دقيقة أثناء التسخين والتبريد.

● الحماية الميكانيكية: المكونات الزجاجية هشة. تجنب التأثيرات الميكانيكية، والإفراط في ربط المشابك، وتأكد من محاذاة جميع الوصلات الزجاجية بشكل صحيح وتأمينها بالمشابك المناسبة.

● السلامة في استخدام المكنسة الكهربائية: عند العمل تحت فراغ عميق، افحص دائمًا الأواني الزجاجية بحثًا عن الشقوق الصغيرة أو الرقائق مسبقًا. استخدم درعًا واقيًا أو شبكة أمان حول العمود للحماية من الانفجار الداخلي المحتمل.

● التسخين التدريجي: استخدم معدلات التسخين القابلة للبرمجة الخاصة بـ PLC لمنع التبخر المفاجئ وفيضان الأعمدة، خاصة عند بدء التغذية المستمرة.

دليل الصيانة

● يوميًا: افحص العمود الزجاجي والمفاصل بحثًا عن أي علامات للشقوق أو الرقائق أو الحفر الكيميائي. تحقق من سلامة جوانات PTFE والأختام الفراغية.

● أسبوعيًا/شهريًا: قم بتنظيف الأجزاء الداخلية الزجاجية وجدران الأعمدة لمنع تراكم البقايا التي يمكن أن تقلل من كفاءة الفصل. استخدم المذيبات المناسبة أو الغسولات الحمضية الخفيفة (تجنب القلويات القوية).

● ربع سنوي: معايرة أجهزة استشعار درجة الحرارة، وأجهزة التحكم في التدفق الشامل، وأجهزة التحكم في نسبة الارتجاع للحفاظ على دقة الاختبار. فحص سترة التدفئة الكهربائية للتدفئة الموحدة والعزل المناسب.

● بعد التشغيل: قم دائمًا بتطهير النظام باستخدام غاز خامل (N2) واتركه يبرد حتى درجة حرارة الغرفة مع إيقاف التسخين قبل تفكيك المكونات الزجاجية للتنظيف والتخزين بشكل شامل.

خدمة ما بعد البيع والدعم

في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.

تغطية الضمان الشامل

نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.

آلية الاستجابة السريعة

نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.

الأسئلة المتداولة (الأسئلة الشائعة)

س1: لماذا العمود مصنوع من الزجاج وليس من الفولاذ المقاوم للصدأ؟

ج: يوفر البناء الزجاجي إمكانية الوصول البصري الكامل إلى عملية التقطير الداخلي، مما يسمح للباحثين بمراقبة سلوك ملامسة البخار والسائل بشكل مباشر، ونقاط الفيضان، وتوزيع السائل عبر العبوة. هذه الشفافية لا تقدر بثمن لتطوير العمليات واستكشاف الأخطاء وإصلاحها، وهو أمر مستحيل مع الأعمدة المعدنية غير الشفافة.

س2: ما هي أنواع التغليف الداخلي المتوفرة للعمود الزجاجي؟

ج: يدعم العمود التعبئة المنظمة بالإضافة إلى الأجزاء الداخلية الزجاجية المتخصصة مثل الحلقات θ والتعبئة الحلزونية. تعمل هذه على زيادة مساحة الاتصال بين البخار المتصاعد والسائل الهابط، مما يعزز كفاءة نقل الكتلة من أجل فصل دقيق متعدد المكونات.

س3: كيف يختلف التشغيل المستمر عن التقطير الدفعي في هذه الوحدة؟

ج: على عكس التقطير الدفعي حيث تتم معالجة شحنة واحدة في كل مرة، يتم قياس المواد الأولية بشكل مستمر في القسم المركزي من العمود. يتم تجميع المكونات الخفيفة بشكل مستمر في صورة نواتج التقطير من المكثف العلوي بينما يتم تفريغ المكونات الثقيلة بشكل مستمر من غلاية إعادة الغليان في الأسفل. يتيح ذلك تشغيل الحالة المستقرة بجودة منتج متسقة على مدار فترات التشغيل الممتدة.

س4: كيف تتم إدارة الارتجاع للحفاظ على كفاءة الفصل؟

ج: يتم إرجاع جزء من البخار العلوي المتكثف إلى العمود على شكل ارتداد. يتم التحكم في نسبة الارتجاع بدقة للحفاظ على توازن نقل الكتلة داخل العمود. يتيح ضبط هذه النسبة ضبطًا دقيقًا لنقاء المنتج مقابل الإنتاجية بناءً على متطلبات الفصل المحددة لديك.

س5: ما هي أنواع المخاليط المناسبة لعمود التقطير الزجاجي؟

ج: الأعمدة الزجاجية مناسبة بشكل خاص للخلائط المسببة للتآكل أو عالية النقاء حيث يجب تجنب التلوث المعدني، وكذلك للعمليات التي تتطلب مراقبة بصرية للديناميكيات الداخلية. وهي تستخدم على نطاق واسع في البحوث الصيدلانية، والتطوير الكيميائي الدقيق، ودراسات هندسة العمليات الأكاديمية.
