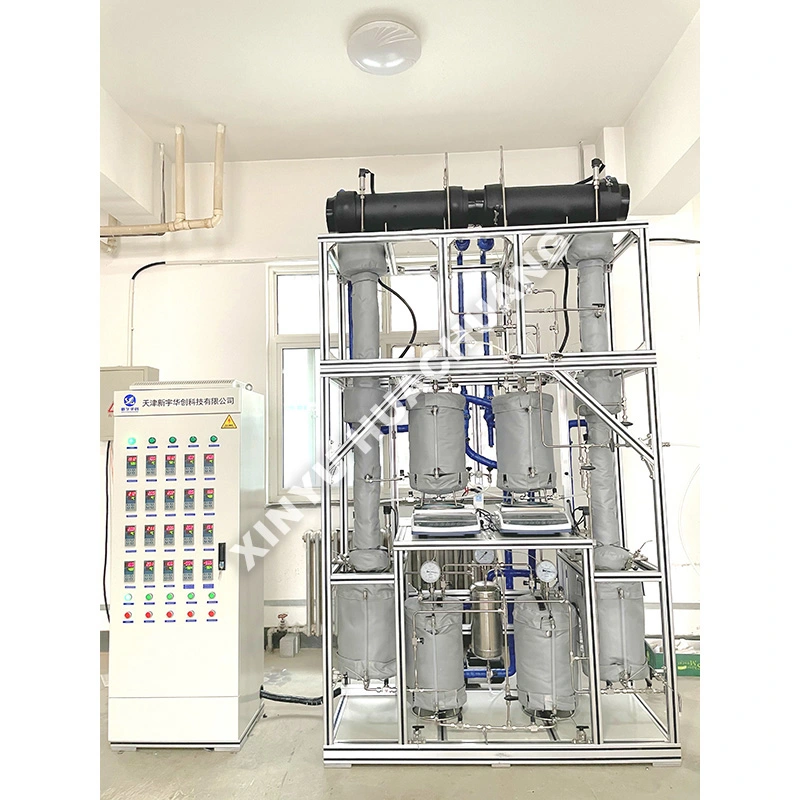

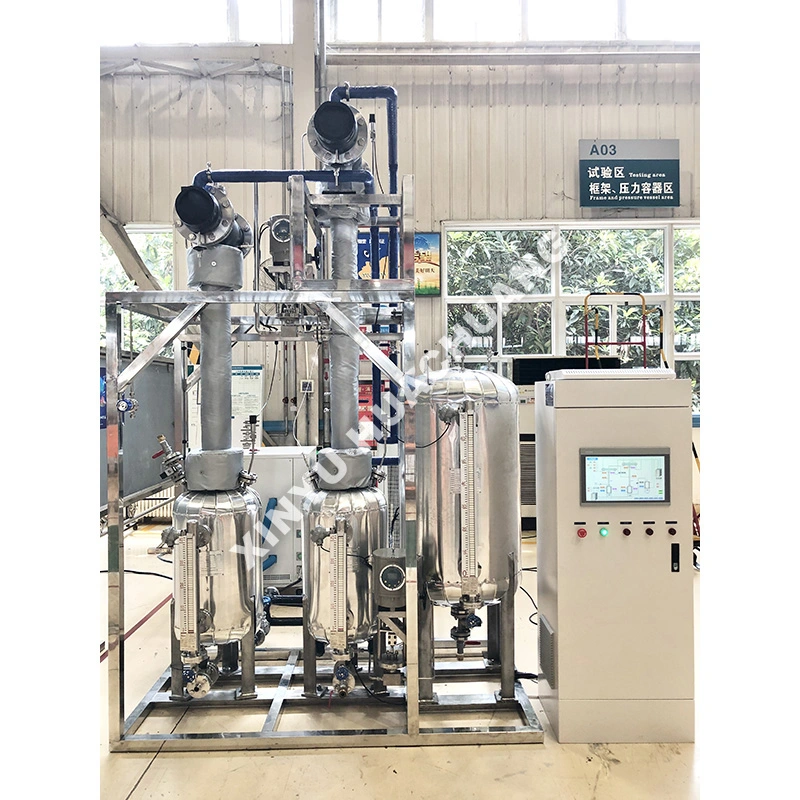

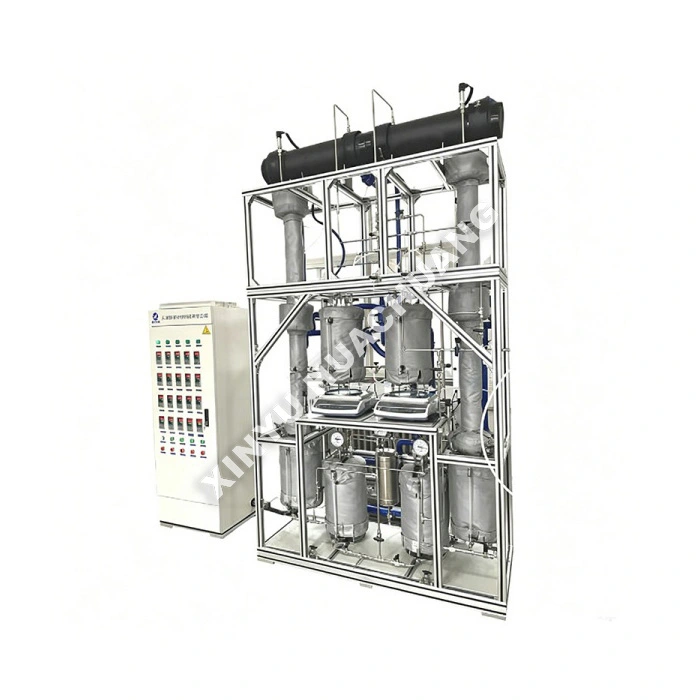

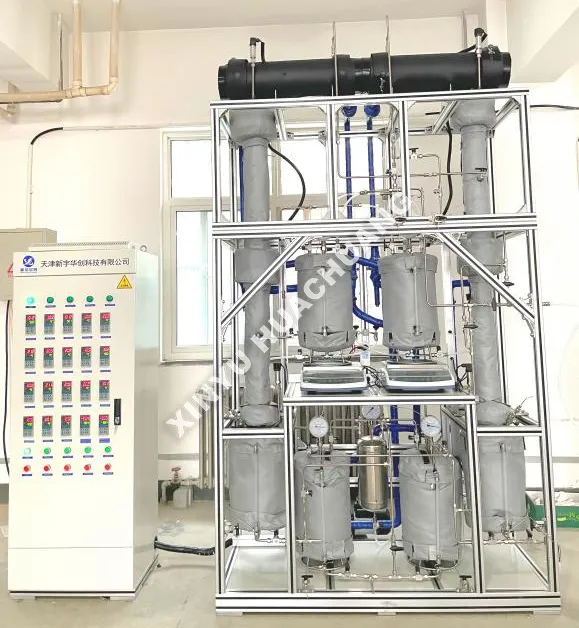

إن وحدة تقطير الغاز العازل XINYU HUACHUANG عبارة عن نظام اختبار وتنقية متقدم ومؤتمت للغاية تم تصميمه خصيصًا لفصل واستعادة الغازات العازلة ذات الجهد العالي. مصممة لتلبية المعايير البيئية والصناعية الصارمة، تتحكم هذه الوحدة بدقة في درجة الحرارة والضغط وديناميكيات التدفق لفصل مخاليط الغاز العازلة (مثل SF6/N2) وإزالة الرطوبة والزيت والشوائب الحمضية. مجهزة بأتمتة PLC الذكية، وتحليل الغاز في الوقت الحقيقي، وجمع الغاز الخلفي بدون انبعاثات، تضمن وحدة تقطير الغاز العازل التشغيل الآمن والمستمر مع توفير غازات عازلة فائقة النقاء لصيانة المعدات الكهربائية والبحث والتطوير.
وحدة تقطير الغاز العازل هي جهاز فصل كيميائي متخصص مصمم لمعالجة وتنقية الغازات العازلة المستخدمة في المعدات الكهربائية ذات الجهد العالي، مثل الخطوط المعزولة بالغاز (GIL) والمفاتيح الكهربائية المعزولة بالغاز (GIS). وهو يعمل عن طريق استخدام مبادئ التقطير في درجات الحرارة المنخفضة وتأرجح الضغط لفصل الغازات المختلطة (على سبيل المثال، استعادة SF6 السائل من مخاليط SF6/N2 الغازية) وتنقية الغازات المتحللة من المعدات التي تم إيقاف تشغيلها. وتدمج الوحدة عمليات الترشيح والتكثيف والتقطير متعددة المراحل لتحقيق درجة نقاء للغاز تتجاوز 99.9%، مما يضمن إمكانية إعادة استخدام الغاز المسترد مباشرة. تعمل هذه الوحدة كمنصة أساسية لصيانة شبكة الطاقة والامتثال البيئي وأبحاث المواد العازلة.
● فصل عالي النقاء: يستخدم التقطير المتقدم في درجات الحرارة المنخفضة والتنقية متعددة المراحل لتحقيق نقاء الغاز العازل بنسبة تزيد عن 99.9%، مع تلبية معايير IEC وIEEE الصارمة للمعدات الكهربائية.
● تصميم خالي من الانبعاثات: يتميز بحلقة مغلقة ونظام تجميع وإعادة تدوير غازات العادم الذي يلتقط العادم من أجهزة قياس التركيز، مما يضمن عدم تفريغ الغازات الدفيئة القوية مثل SF6.
● التشغيل الآلي الذكي لـ PLC: يتيح نظام التحكم المركزي التشغيل غير المراقب على المدى الطويل، وتسجيل البيانات تلقائيًا، ومراقبة تكوين الغاز في الوقت الفعلي، وتوليد المنحنى التاريخي.
● بناء قوي وآمن: مصنوع من معادن ممتازة ومقاومة للتآكل وأقفال أمان متعددة المستويات (الضغط الزائد، واكتشاف التسرب، والإغلاق التلقائي في حالات الطوارئ) للتعامل بأمان مع بيئات الغازات السامة عالية الضغط.
● الاسترداد الموفر للطاقة: تعمل أنظمة التبريد والتدفئة المُحسّنة على زيادة كفاءة التسييل والفصل للغازات المختلطة، مما يقلل بشكل كبير من إجمالي استهلاك الطاقة التشغيلية.
|
المعلمة |
مواصفة |
|
الغازات المستهدفة |
SF6، مخاليط SF6/N2، الهواء الجاف، المركبات المفلورة |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ 150 درجة مئوية (الدقة ±1 درجة مئوية) |
|
ضغط التشغيل |
فراغ إلى 3.0 ميجا باسكال (قابل للتخصيص) |
|
الطهارة الطهارة |
≥ 99.9% (قابل للتخصيص حتى 99.999%) |
|
طريقة الفصل |
التقطير في درجات الحرارة المنخفضة / امتصاص الضغط المتأرجح |
|
معالجة غاز الذيل |
نظام تجميع ذو حلقة مغلقة بدون انبعاثات |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
مواد النظام |
SS316L / سبائك خاصة مضادة للتآكل |
● تحديد خليط الغاز الخاص بك: حدد بوضوح نوع الغاز العازل (على سبيل المثال، SF6 النقي، أو خليط 20% SF6/80% N2، أو مركبات مفلورة بديلة). يحدد هذا درجة حرارة التقطير المطلوبة والضغط وتكوين العمود لوحدة تقطير الغاز العازل.
● متطلبات النقاء والتدفق: حدد نقاء الغاز المستهدف ومعدل تدفق الاسترداد المطلوب. قد تتطلب التطبيقات عالية النقاء (> 99.99%) مرشحات تلميع إضافية أو مواد تعبئة متخصصة.
● الامتثال البيئي: تأكد من أن الوحدة تتضمن نظامًا معتمدًا لمعالجة الغازات العادمة بدون انبعاثات إذا كانت تعمل في مناطق ذات لوائح صارمة بشأن انبعاثات SF6.
● الأتمتة والتحليلات: إذا كانت المراقبة المستمرة مطلوبة، فحدد تكوينًا باستخدام أجهزة تحليل الغاز المدمجة عبر الإنترنت (على سبيل المثال، GC أو FTIR أو NDIR) للتحقق من النقاء في الوقت الفعلي والضبط التلقائي لنقطة القطع.
● التحقق من المواد: فحص صارم للفولاذ المقاوم للصدأ والصمامات والمكونات الكهربائية المعتمدة المقاومة للانفجار للتأكد من استيفائها للمعايير المعدنية وتحمل السلامة للضغط العالي.
● الآلات الدقيقة: التصنيع باستخدام الحاسب الآلي لأجسام المفاعلات عالية الضغط، وأعمدة التقطير، والأنابيب لضمان أسطح مانعة للتسرب مثالية وسلامة هيكلية في ظل درجات الحرارة والضغوط القصوى.
● الاختبار الهيدروستاتيكي والفراغ: تخضع كل وحدة لاختبار الضغط الهيدروستاتيكي الصارم واختبار التسرب الفراغي العميق للتحقق من السلامة الهيكلية والأداء المطلق المقاوم للتسرب.
● معايرة النظام: معايرة شاملة لنظام التحكم PLC، وأجهزة استشعار درجة الحرارة/الضغط، وأجهزة التحكم في التدفق الشامل، ومحللات الغاز عبر الإنترنت لضمان عرض دقيق للبيانات والتحكم الموثوق.
● التشغيل الوظيفي النهائي: اختبار كامل للتشغيل الجاف ومحاكاة الغاز للتحقق من التشغيل السلس، والتوزيع الحراري الموحد، والأداء السليم لأقفال الأمان، والتقاط الغاز الخلفي بدون انبعاثات قبل التعبئة.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: تم تصميم الوحدة للغازات العازلة المستخدمة في المعدات الكهربائية ذات الجهد العالي، وخاصة مخاليط SF6 وSF6/N2 الموجودة في الخطوط المعزولة بالغاز (GIL) والمفاتيح الكهربائية المعزولة بالغاز (GIS). يمكنه استرداد SF6 السائل من الغازات المختلطة وتنقية الغازات المتحللة من المعدات التي تم إيقاف تشغيلها.
ج: إنه يدمج عمليات الترشيح والتكثيف والتقطير متعددة المراحل في درجات حرارة منخفضة في تسلسل متتالي. يقوم التقطير في درجة حرارة منخفضة بفصل المكونات بناءً على اختلافات درجة غليانها، بينما تزيد مبادئ تأرجح الضغط من تركيز الغاز المستهدف. يضمن هذا النهج متعدد المراحل أن تتجاوز نسبة نقاء الغاز المسترد 99.9%، مما يجعله قابلاً لإعادة الاستخدام مباشرة في المعدات الكهربائية.
ج: تتميز الغازات العازلة مثل SF6 بنقاط غليان منخفضة جدًا كما أنها حساسة للتحلل الحراري. يعمل التقطير في درجة حرارة منخفضة أقل بكثير من عتبة التحلل الحراري لهذه الغازات، مع الحفاظ على خصائصها العازلة مع تحقيق الفصل الفعال عن النيتروجين والرطوبة والمنتجات الثانوية للتحلل.
ج: إن غاز SF6 هو أحد غازات الدفيئة القوية وله قدرة على إحداث الاحتباس الحراري أكبر بآلاف المرات من ثاني أكسيد الكربون. من خلال استعادة وتنقية SF6 من المعدات التي تم إيقاف تشغيلها أو صيانتها بدلاً من تنفيسها، تساعد الوحدة مرافق الطاقة على تلبية اللوائح البيئية الصارمة بشكل متزايد بشأن انبعاثات SF6.
ج: نعم. وبمجرد أن تتجاوز نسبة نقاء الغاز 99.9%، فإن SF6 المسترد يلبي المواصفات المطلوبة لإعادة الاستخدام المباشر في معدات GIL وGIS. وهذا يلغي تكلفة شراء SF6 الجديد مع تقليل المسؤولية البيئية في نفس الوقت.
