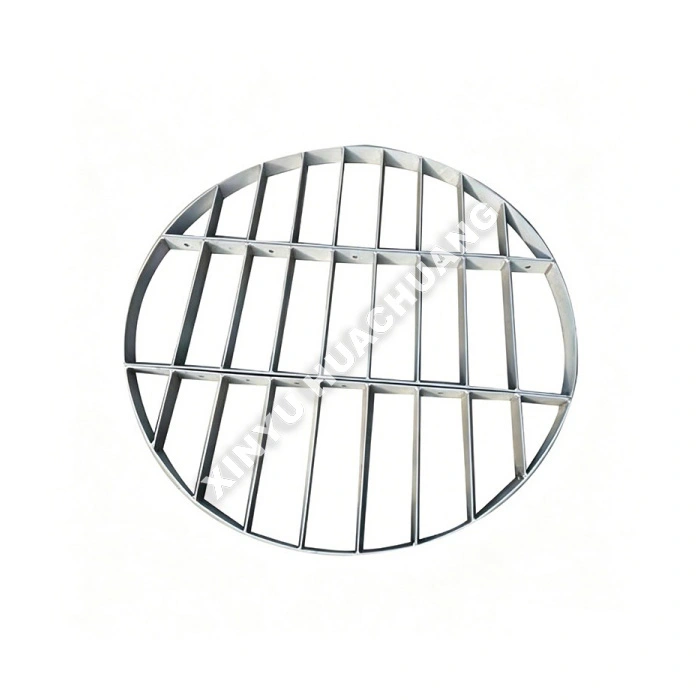

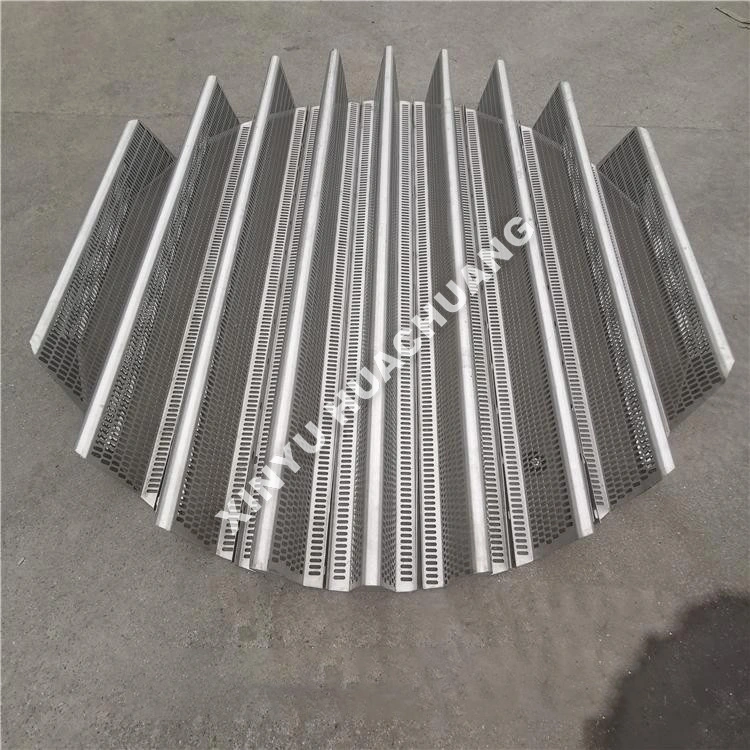

تعد شبكة دعم التعبئة لبرج التقطير XINYU HUACHUANG مكونًا هيكليًا مهمًا تم تصميمه خصيصًا للمختبرات ذات القطر الصغير والأبراج المعبأة على نطاق تجريبي. تم تصميم شبكة دعم تعبئة برج التقطير هذه لتحمل وزن التعبئة المنظمة أو العشوائية مع زيادة المساحة المفتوحة إلى أقصى حد، مما يضمن تدفق السائل والبخار دون عوائق ويمنع فيضان العمود. إن تصميمها القوي والمفتوح يجعلها الأساس المثالي لتحقيق كفاءة فصل عالية في بيئات البحث والتطوير والاختبار التجريبي.

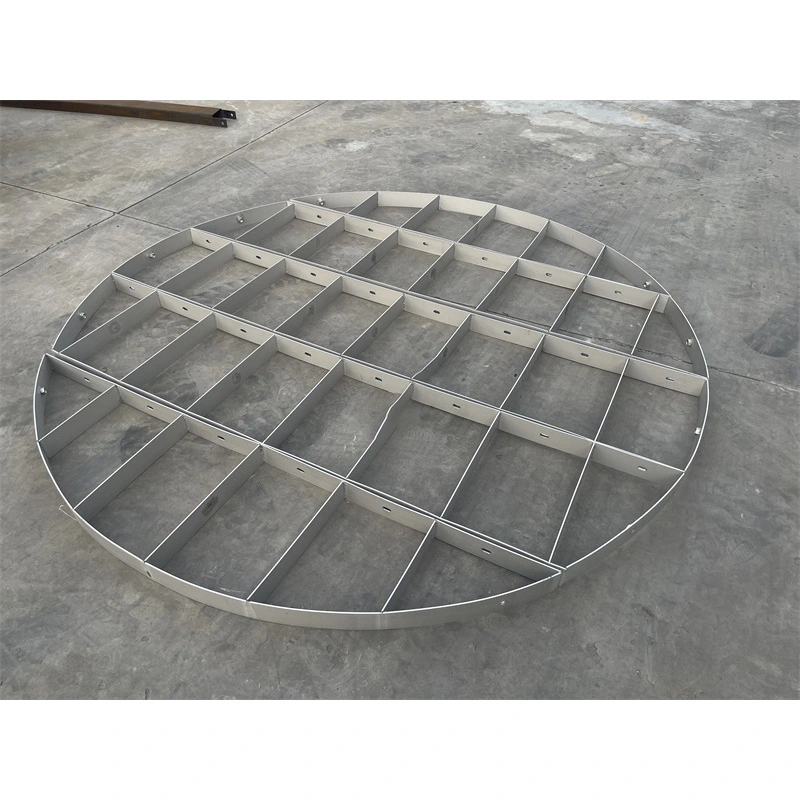

تعمل شبكة دعم التعبئة في برج التقطير من خلال توفير منصة أفقية صلبة في الجزء السفلي من طبقة التعبئة. إنه مبني بقضبان رأسية أو أفقية مرتبة لإنشاء مساحة مقطعية عالية حرة. تسمح هذه الهندسة المفتوحة بمرور البخار المتصاعد والسائل الهابط مع الحد الأدنى من انخفاض الضغط، بينما تمنع في نفس الوقت جزيئات التعبئة من السقوط في القسم السفلي. يساعد السطح الأملس للشبكة أيضًا على منع تراكم الجسيمات والتلوث عند قاعدة العمود.
● منطقة مفتوحة عالية وانخفاض الضغط المنخفض: يزيد من مساحة المقطع العرضي الحر لضمان التدفق السلس للبخار والسائل، مما يمنع الاختناقات في الأعمدة ذات القطر الصغير.
● قوة ميكانيكية عالية: تم تصميمها لدعم وزن طبقة التعبئة بشكل موثوق وتحمل تقلبات الضغط التشغيلي دون تشوه.
● تصميم مضاد للقاذورات: تمنع الأسطح الملساء والتباعد الأمثل للقضبان المواد الصلبة أو البوليمرات أو الجسيمات من تراكم الدعم وانسداده.
● الملاءمة الدقيقة: يتم تصنيعها حسب الطلب لتتناسب تمامًا مع القطر الداخلي للمختبر والأعمدة الزجاجية أو المعدنية التجريبية، مما يضمن عدم تجاوز السائل.
● مواد متعددة الاستخدامات: متوفرة في SS304/316L، وHastelloy، وPTFE، والزجاج لتتوافق مع التوافق الكيميائي لعمليتك المحددة.
|
المعلمة |
مواصفة |
|
نطاق قطر البرج |
20 مم ~ 300 مم (مقياس مختبر/تجريبي) |
|
درجة حرارة التشغيل |
RT ~ 400 درجة مئوية (يعتمد على المادة) |
|
منطقة مفتوحة مجانية |
> 90% (قابل للتخصيص) |
|
تباعد الشريط |
مخصصة على أساس حجم التعبئة |
|
خيارات المواد |
SS304، SS316L، هاستيلوي، PTFE، الزجاج |
|
نوع التثبيت |
شفة ملحومة / انسحب / منسدل |
● المختبرات الأكاديمية ومختبرات البحث والتطوير: الدراسات الحركية الأساسية، وتصور عملية الفصل، واختبار المحفزات.
● مصانع تجريبية: سد الفجوة بين عمليات البحث والتطوير الفوقية والتوسيع الصناعي للمواد الكيميائية والمستحضرات الصيدلانية الدقيقة.
● الزيوت العطرية والمستخلصات الطبيعية: فصل لطيف وعالي النقاء بين التربينات والعطور الحساسة للحرارة.
● المذيبات المتخصصة: الاسترداد المستمر والتنقية الفائقة للمذيبات العضوية ذات القيمة العالية.
● الأطعمة والمشروبات: تركيز النكهات الطبيعية واستخلاص المركبات النشطة بيولوجيًا.
● التسوية الدقيقة: تأكد من تثبيت شبكة الدعم بشكل أفقي تمامًا. يمكن أن تتسبب الشبكة غير المستوية في تجمع السائل على جانب واحد، مما يؤدي إلى سوء توزيع شديد وانخفاض كفاءة الفصل.
● توافق حجم التعبئة: تأكد من أن المسافة بين القضبان في شبكة دعم التعبئة في برج التقطير أصغر من الحد الأدنى لأبعاد التعبئة لديك لمنع سقوط الجزيئات من خلالها.
● التثبيت الآمن: في الأعمدة ذات القطر الصغير، تأكد من تثبيت الشبكة أو لحامها بشكل صحيح لمنعها من التحرك أو الرفع أثناء تدفق البخار العالي أو عمليات التفريغ.
● التنظيف المسبق: قم دائمًا بتنظيف الشبكة جيدًا قبل تحميل التعبئة لإزالة أي زيوت تشغيل أو نشارة معدنية أو حطام يمكن أن يلوث عمليتك.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: توفر شبكة الدعم منصة أفقية صلبة في الجزء السفلي من سرير التعبئة لتثبيت جميع عناصر التعبئة أو وحدات التعبئة المنظمة في مكانها بشكل آمن. وبدون ذلك، سوف تنهار التعبئة في القسم السفلي من العمود، مما يمنع تدفق البخار ويدمر أداء الفصل تمامًا.
ج: يتم إنشاء الشبكة بقضبان رأسية أو أفقية مرتبة لإنشاء مساحة مقطعية عالية حرة، غالبًا ما تتجاوز 90%. تسمح هذه الهندسة المفتوحة بمرور البخار المتصاعد والسائل النازل مع الحد الأدنى من انخفاض الضغط، مما يضمن عدم تحول الشبكة نفسها إلى عنق الزجاجة في عملية النقل الجماعي.
ج: توجد شبكة الدعم في أدنى نقطة من طبقة التعبئة، حيث تتراكم الجسيمات ورواسب البوليمر والأملاح المتبلورة بشكل طبيعي. يمنع السطح الأملس والهندسة المفتوحة تراكم المواد عند قاعدة العمود، مما يقلل من تكرار عمليات إيقاف التشغيل للتنظيف والحفاظ على انخفاض الضغط المستمر طوال الحملة.
ج: يتم مطابقة حجم فتحة الشبكة بعناية مع أبعاد التعبئة لمنع سقوط أي عناصر تعبئة. بالنسبة للتعبئة العشوائية، تكون فتحات الشبكة أصغر بكثير من أصغر عنصر تعبئة. بالنسبة للتعبئة المنظمة، تم تصميم الشبكة لتتناسب مع مساحة الوحدة وتوفير مستوى الدعم عبر السرير بأكمله.
ج: تتوفر شبكات الدعم في SS304/316L للتطبيقات القياسية، وHastelloy والتيتانيوم للبيئات المسببة للتآكل، والفولاذ الكربوني مع طبقات حماية للتركيبات الحساسة للتكلفة. يتم اختيار المادة لتتناسب مع مادة غلاف العمود وظروف العملية، مما يضمن التوافق الجلفاني وعمر الخدمة الطويل.
