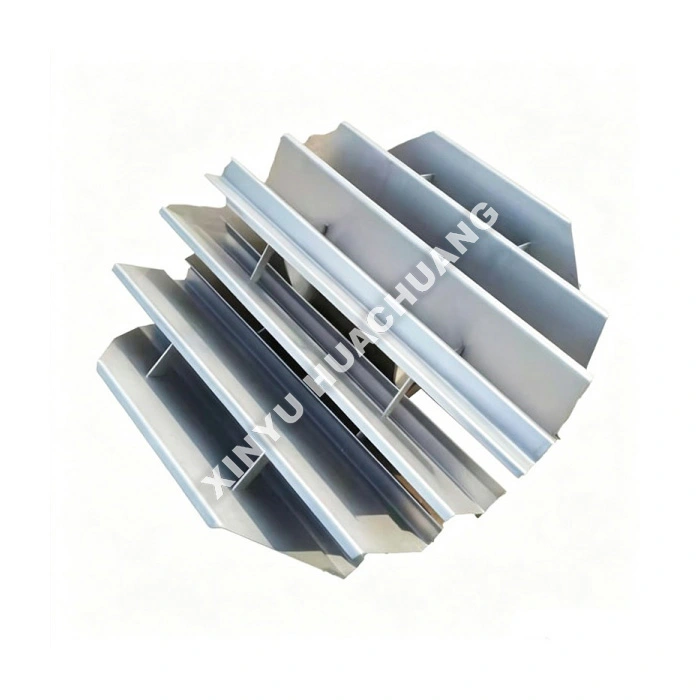

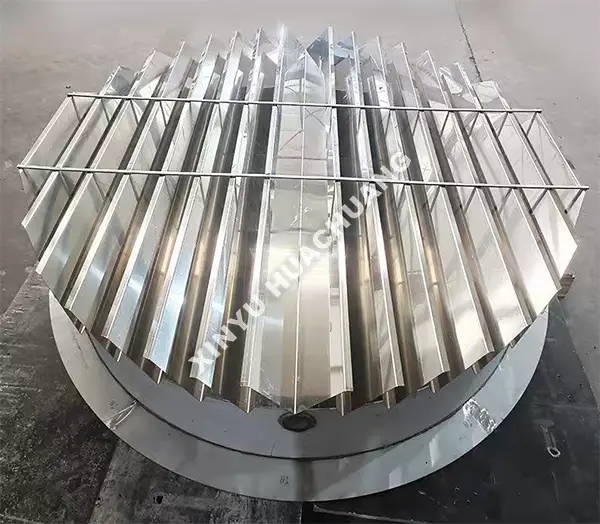

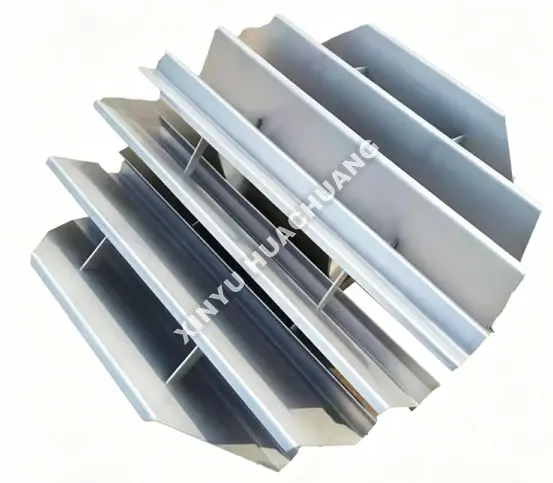

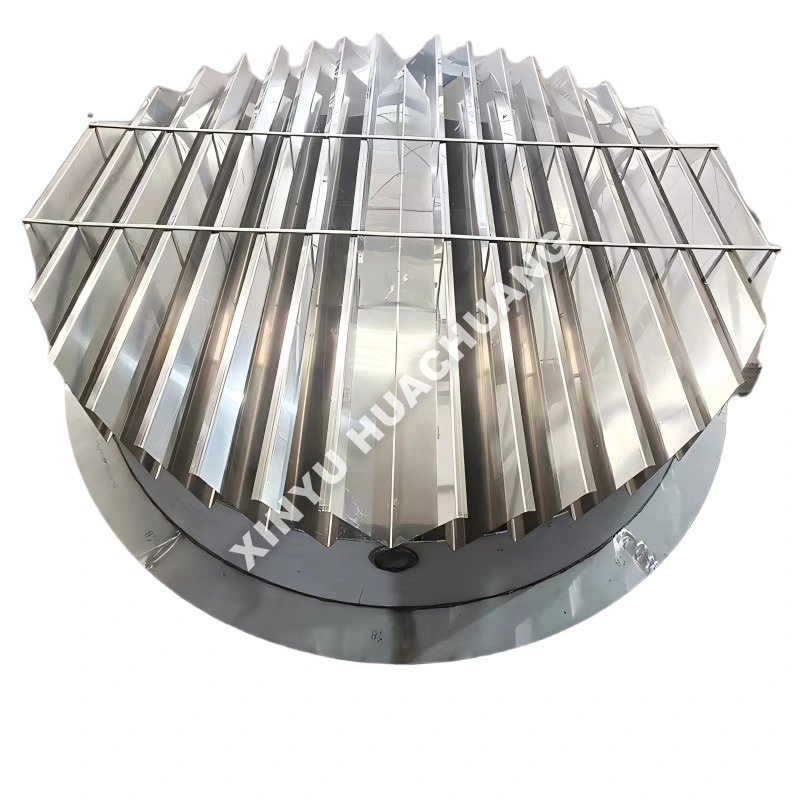

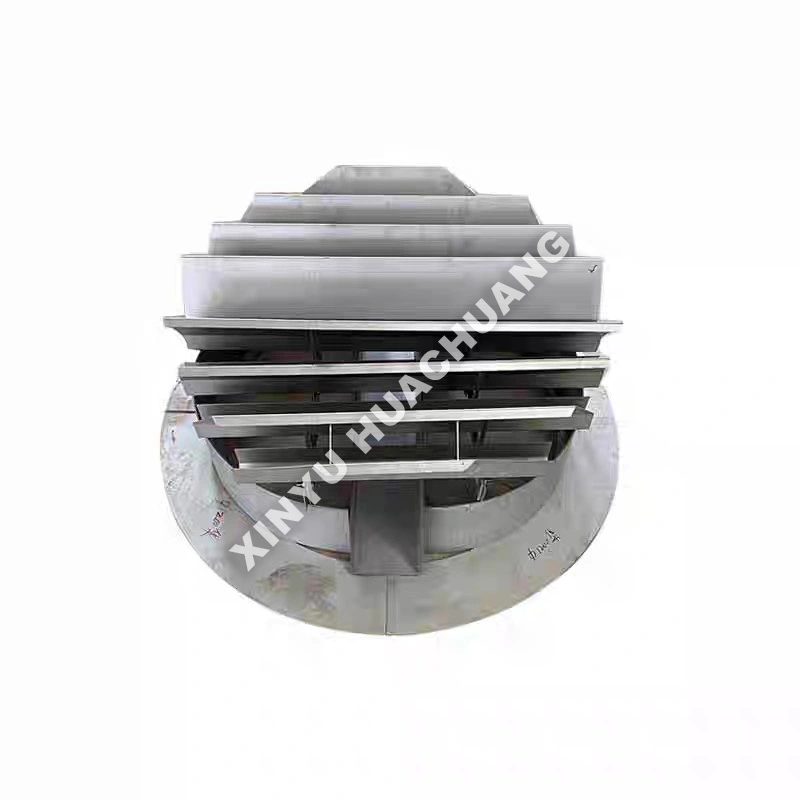

تعد صينية تجميع السوائل XINYU HUACHUANG مكونًا داخليًا مهمًا للبرج تم تصميمه خصيصًا لاعتراض السائل وجمعه وإعادة توزيعه في أعمدة معبأة ذات قطر صغير. مصممة لمنع تدفق الجدار والحفاظ على كفاءة الفصل، تضمن صينية تجميع السوائل هذه اتصالًا موحدًا بالبخار والسائل عبر طبقة التعبئة بأكملها. إن تصميمه المدمج والقوي يجعله مثاليًا للمختبرات والأبراج التجريبية والعمليات التي تتطلب تغذية متوسطة أو سحبًا جانبيًا.
صينية تجميع السوائل عبارة عن وعاء أفقي يتم تركيبه بين أقسام التعبئة في أعمدة التقطير أو الامتصاص أو التجريد. فهو يلتقط السائل المتدفق أسفل العبوة ويعيد توزيعه بالتساوي على السرير بالأسفل. تعتبر صينية تجميع السوائل هذه ضرورية للحفاظ على كفاءة العمود في الأبراج التجريبية الطويلة حيث يمكن أن يؤثر سوء توزيع السائل بشدة على الأداء. كما أنه بمثابة منصة لحقن التغذية المتوسطة، أو سحب السحب الجانبي، أو نقاط مراقبة درجة الحرارة.
● مجموعة سائلة فائقة: تضمن هندسة الوعاء المُحسَّنة ذات العمق المناسب التقاط السائل بالكامل حتى عند سرعات البخار العالية.
● تصميم مضاد للتدفق الجداري: تمنع حلقات الغلق والحواجز المحيطية السائل من تجاوز التعبئة والتدفق إلى أسفل جدران الأعمدة.
● منطقة مرور البخار العالية: يعمل تصميم الناهض المفتوح على تقليل انخفاض الضغط مع السماح بتدفق البخار غير المقيد عبر المجمع.
● البناء القوي: تم تصنيعه باستخدام SS304/316L المتميز أو السبائك المتخصصة لتحمل الضغط الحراري والبيئات المسببة للتآكل.
● تركيب الوحدات: تضمن المقاطع المصنعة بدقة التجميع السريع والتسوية المثالية داخل البرج.
|
المعلمة |
مواصفة |
|
نطاق قطر البرج |
20 مم ~ 300 مم (قابل للتخصيص للمختبر/الطيار) |
|
درجة حرارة التشغيل |
RT ~ 400 درجة مئوية (يعتمد على المادة) |
|
سعة تحميل السائل |
ما يصل إلى 50 م³/م²·ساعة (مقاس للأعمدة الصغيرة) |
|
منطقة مرور البخار |
10% ~ 25% من المقطع العرضي للبرج |
|
خيارات المواد |
SS304، SS316L، هاستيلوي، الكربون الصلب |
|
تصميم الختم |
ملحومة / انسحب مع طوقا |
● تحديد أحمال السائل والبخار: احسب بدقة معدل تدفق السائل المتوقع وسرعة البخار. يحدد هذا عمق الوعاء المطلوب، وحجم الناهض، ومنطقة مرور البخار في صينية تجميع السوائل.
● تقييم قطر البرج: تأكد من أن حجم الدرج محدد بدقة ليناسب قطر العمود التجريبي أو المختبر المحدد لديك لمنع التسرب.
● توافق المواد: حدد علم المعادن المناسب بناءً على درجة حرارة العملية والقوة الكيميائية. يغطي معيار SS316L معظم التطبيقات؛ البيئات شديدة التآكل تتطلب Hastelloy.
● متطلبات الوظيفة: تحديد ما إذا كان الدرج يحتاج إلى ميزات إضافية مثل فوهات السحب الجانبية، أو نقاط التغذية المتوسطة، أو إمكانات إعادة التوزيع.
● التحقق من المواد: إجراء فحص صارم للصفائح المعدنية الواردة ومواد اللحام لضمان الامتثال للمعايير المعدنية.
● دقة الأبعاد: القياس الدقيق لعمق الوعاء، وقطر الناهض، والتسطيح الإجمالي لضمان الملاءمة المناسبة وجمع السوائل.
● جودة اللحام: فحص بصري شامل واختبار NDT (اختبار غير مدمر) لجميع اللحامات لضمان أداء مانع للتسرب.
● معالجة السطح: التحقق من جودة التخميل أو الطلاء لضمان مقاومة التآكل في بيئات التشغيل القاسية.
● اختبار الملاءمة: التحقق من التجميع المسبق للأقسام المعيارية للتأكد من المحاذاة الصحيحة والختم قبل الشحن.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: تقوم صينية تجميع السوائل بالتقاط السائل المتدفق من قسم التعبئة بالأعلى وإعادة توزيعه بالتساوي على طبقة التعبئة بالأسفل. بدون هذا الدرج، يتراكم سوء توزيع السائل على أقسام التعبئة المتعددة، مما يؤدي إلى انخفاض كفاءة الفصل تدريجيًا. تقوم صينية التجميع بشكل أساسي "بإعادة ضبط" توزيع السائل عند كل حدود تعبئة.
ج: في الأبراج العالية ذات أقسام التعبئة المتعددة، يميل السائل إلى الانجراف نحو جدار العمود أثناء نزوله، مما يؤدي إلى سوء توزيع شديد بشكل متزايد مع كل قسم متتالي. بدون صواني التجميع بين الأقسام، فإن هذا التأثير التراكمي يمكن أن يجعل أقسام التعبئة السفلية غير فعالة تقريبًا، مما يؤدي إلى إهدار المحفز أو مواد التعبئة باهظة الثمن.
ج: صينية التجميع تعمل أيضًا كمنصة لحقن التغذية المتوسطة، وسحب السحب الجانبي للمنتجات الوسيطة، وتركيب نقاط مراقبة درجة الحرارة. هذه الوظائف الإضافية تجعلها أداة متعددة الاستخدامات لإدارة العمليات، وليس مجرد جهاز لإعادة توزيع السوائل.
ج: تم تصميم الدرج بمساحة مقطع عرضي حرة عالية - غالبًا ما تتجاوز 85٪ - للسماح للبخار المتصاعد بالمرور بأقل قدر من المقاومة. تم وضع مناطق تجميع السائل في موقع استراتيجي لالتقاط السائل النازل دون إعاقة مسار تدفق البخار، مما يحافظ على مزايا انخفاض الضغط المنخفض لتشغيل العمود المعبأ.
ج: عادةً ما يتم تصنيع صواني التجميع من SS304/316L للتطبيقات القياسية، أو Hastelloy أو التيتانيوم للبيئات شديدة التآكل، والفولاذ المبطن بـ PTFE لتطبيقات كيمياء الفلور. يتوافق اختيار المواد مع وسائط العملية وظروف التشغيل لضمان عمر خدمة طويل.
