وحدة التقطير المضغوطة للغاز بدرجة حرارة منخفضة

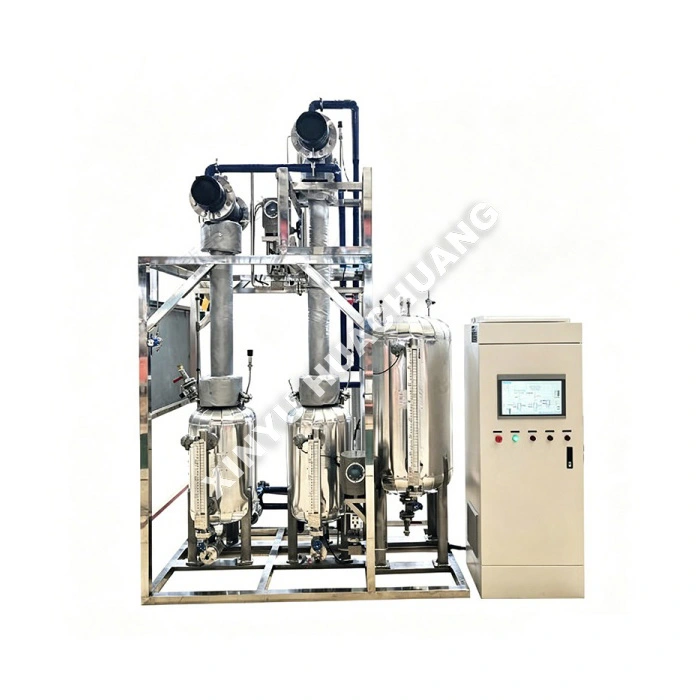

إن وحدة التقطير المضغوطة للغاز ذات درجة الحرارة المنخفضة XINYU HUACHUANG عبارة عن نظام فصل متقدم ومتكامل تم تصميمه خصيصًا للتنقية عالية الدقة لمخاليط الغاز المعقدة. تم تصميم وحدة التقطير المضغوطة للغاز ذات درجة الحرارة المنخفضة هذه للاستفادة من الاختلافات في نقاط الغليان والتطاير النسبي للمكونات المختلفة، وتعمل في ظل ظروف درجة الحرارة المنخفضة والضغط العالي لتحقيق نقل كتلة البخار والسائل بشكل فائق متعدد المراحل. تم بناء النظام بأكمله على انزلاق قوي من الفولاذ المقاوم للصدأ، ويدمج عمود التقطير والمكثفات وغلايات إعادة الغليان ووحدات التبريد والضواغط ونظام التحكم الذكي PLC. يضمن هذا التصميم المعياري المدمج سهولة التركيب والنقل السلس والأداء الموثوق للتطبيقات الصناعية والبحثية الصعبة.

مبدأ العمل

تعمل وحدة التقطير المضغوط للغاز بدرجة حرارة منخفضة على المبادئ الأساسية للتقطير التجزيئي المبرد. يتم ضغط خليط الغاز متعدد المكونات وتبريده مسبقًا قبل دخوله إلى عمود التقطير. داخل العمود، تسهل البيئة ذات درجة الحرارة المنخفضة والضغط العالي الاتصال المستمر بالبخار والسائل عبر لوحات نظرية متعددة أو طبقات التعبئة. تتكثف المكونات ذات نقاط الغليان الأعلى إلى سائل وتتدفق إلى الأسفل، بينما تتبخر المكونات الأخف ذات نقاط الغليان المنخفضة وترتفع إلى الأعلى. يعمل هذا النقل الشامل الدقيق متعدد المراحل على فصل الغاز المستهدف عن الشوائب بشكل فعال. توفر دورة التبريد المتكاملة قدرة التبريد اللازمة، بينما توفر وحدة إعادة الغليان الحرارة اللازمة للتبخير، ويتم تنسيق كل ذلك بسلاسة بواسطة نظام التحكم PLC.

ما هي المزايا المميزة؟

● التصميم المعياري المثبت على الانزلاق: تم دمج جميع المكونات الأساسية في قاعدة من الفولاذ المقاوم للصدأ، مما يؤدي إلى بصمة مدمجة للغاية، وتركيب مبسط في الموقع، ومرونة في النقل الشامل.

● فصل عالي الدقة: يعمل في ظل ظروف محسنة لدرجات الحرارة المنخفضة والضغط العالي لتحقيق أقصى قدر من التقلبات النسبية، مما يضمن استعادة الغازات المستهدفة بدرجة نقاء عالية.

● التشغيل الآلي الذكي لـ PLC: يتميز بنظام تحكم مؤتمت بالكامل ينظم بدقة درجة الحرارة والضغط ومعدلات التدفق، مما يقلل بشكل كبير من التدخل اليدوي ويضمن تشغيلًا مستقرًا على المدى الطويل.

● البناء القوي: تم تصنيعه من الفولاذ المقاوم للصدأ الفاخر لمقاومة التآكل وتحمل درجات الحرارة المبردة، مما يضمن طول عمر المعدات ونقاء المنتج.

● الحل الجاهز: يدمج الضواغط، وأجهزة التبريد، والمبادلات الحرارية، والصمامات في وحدة واحدة، مما يلغي الحاجة إلى الأنابيب المعقدة في الموقع ويقلل من المهل الزمنية للمشروع.

المواصفات الفنية

أين يتم تطبيقه؟

● الغازات الإلكترونية المتخصصة: تنقية عالية النقاء للغازات الإلكترونية المستخدمة في تصنيع أشباه الموصلات.

● استعادة غازات التبريد وتجديدها: الفصل وإعادة التدوير الفعال لغازات التبريد المختلطة لتحقيق الامتثال البيئي.

● فصل الهيدروكربونات الخفيفة: تجزئة دقيقة للهيدروكربونات C2-C4 في معالجة البتروكيماويات.

● استعادة موارد غاز النفايات الصناعية: تثمين تيارات العادم الصناعي عن طريق استخلاص المكونات الكيميائية القيمة.

احتياطات الاستخدام

● التطهير قبل البدء: قم دائمًا بإجراء تطهير شامل للنيتروجين قبل إدخال غاز التغذية للتخلص من الأكسجين والرطوبة، مما يمنع انسداد الجليد أو مخاطر السلامة.

● التوازن الحراري: اسمح لنظام التبريد بالوصول إلى خط الأساس المستهدف لدرجة الحرارة المنخفضة قبل إدخال غاز التغذية لمنع حدوث صدمة حرارية للأجزاء الداخلية للعمود.

● مراقبة الضغط: مراقبة أقسام الضغط العالي بشكل مستمر والتأكد من معايرة صمامات تخفيف الأمان وعدم وجود عائق فيها.

● جودة غاز التغذية: تأكد من تصفية غاز التغذية مسبقًا لإزالة الجسيمات وقطرات السائل التي يمكن أن تفسد عبوات التقطير أو صوانيها.

دليل الصيانة

● يوميًا: افحص واجهة PLC بحثًا عن أي إنذارات غير طبيعية، وافحص نظارات الرؤية للتأكد من مستويات السائل المناسبة، وتحقق من عدم وجود تسرب مرئي للغاز أو غاز التبريد.

● أسبوعيًا/شهريًا: تحقق من مستوى زيت التشحيم وحالة ضاغط الدوران. افحص ملفات مكثف وحدة التبريد بحثًا عن تراكم الغبار ونظفها إذا لزم الأمر.

● ربع سنوي: معايرة أجهزة إرسال الضغط ودرجة الحرارة الحرجة لضمان تلقي PLC بيانات دقيقة. افحص صمامات تخفيف الأمان وقم بإجراء اختبار التشغيل اليدوي.

● سنويًا: جدولة عملية إيقاف تشغيل شاملة لفحص الحالة الداخلية لعمود التقطير، وتنظيف أسطح التبادل الحراري لغلاية إعادة الغلي والمكثف، والتحقق من سلامة جميع الصمامات والحشيات المبردة.

خدمة ما بعد البيع والدعم

في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.

تغطية الضمان الشامل

نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.

آلية الاستجابة السريعة

نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.

الأسئلة المتداولة (الأسئلة الشائعة)

س 1: كيف يمكن لوحدة التقطير المضغوطة للغاز بدرجة حرارة منخفضة تحقيق فصل الغاز على المستوى الأساسي؟

ج: تعمل الوحدة بالتقطير التجزيئي المبرد. يتم أولاً ضغط خليط الغاز متعدد المكونات وتبريده مسبقًا، ثم يدخل عمود التقطير حيث تتيح البيئة ذات درجة الحرارة المنخفضة والضغط العالي الاتصال المستمر بالبخار والسائل. تتكثف المكونات ذات نقاط الغليان الأعلى إلى سائل وتتدفق إلى الأسفل، بينما تتبخر المكونات الأخف وترتفع إلى الأعلى - مما يحقق فصلًا دقيقًا من خلال نقل الكتلة متعدد المراحل.

س2: لماذا يتم ضغط خليط الغاز وتبريده قبل دخوله إلى عمود التقطير؟

ج: يؤدي الضغط إلى رفع ضغط الغاز، مما يؤدي إلى إزاحة توازن البخار والسائل وزيادة درجة حرارة التميع لكل مكون. التبريد المسبق يجعل الخليط أقرب إلى نقطة الندى قبل أن يدخل العمود. تعمل هذه الخطوات معًا على تقليل حمل التبريد داخل العمود وتحسين كفاءة الفصل بشكل عام.

س3: ما هو الدور الذي تلعبه دورة التبريد المتكاملة في عملية التقطير؟

ج: توفر دورة التبريد المتكاملة قدرة التبريد اللازمة للحفاظ على بيئة درجة الحرارة المنخفضة داخل العمود. وبدون هذا التبريد المستمر، فإن السائل المتكثف سوف يتبخر مرة أخرى وتتعطل عملية نقل الكتلة. تعمل دورة التبريد جنبًا إلى جنب مع إعادة الغليان للحفاظ على التدرج الحراري الدقيق المطلوب للفصل الفعال.

س 4: كيف يساهم جهاز إعادة الغليان في عملية الفصل؟

ج: يقوم جهاز إعادة الغليان بتزويد الحرارة اللازمة للتبخير في الجزء السفلي من عمود التقطير. من خلال إعادة تبخير السائل المتدفق للأسفل جزئيًا، فإنه يولد تيار البخار الصاعد الذي يدفع نقل الكتلة التيار المعاكس عبر الصفائح النظرية أو طبقات التعبئة. وهذا التبادل المستمر للبخار والسائل هو ما يثري كل مكون تدريجيًا في منطقته الخاصة.
