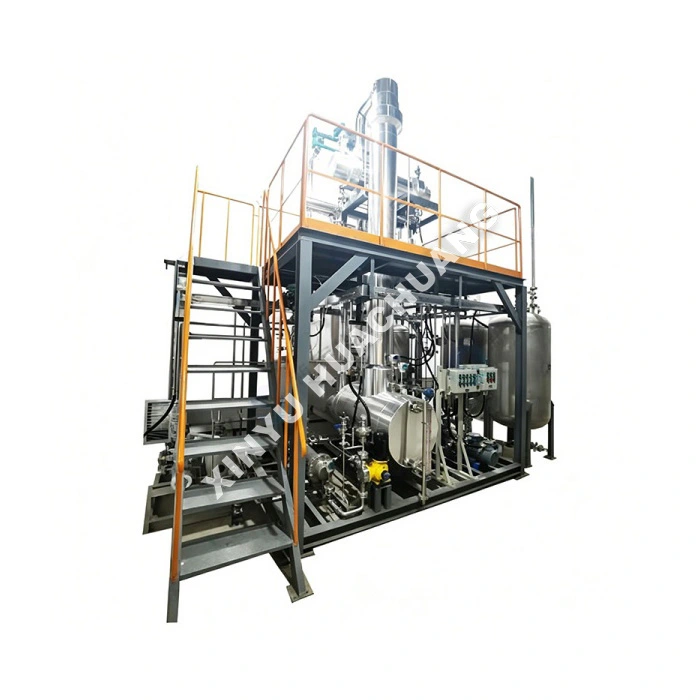

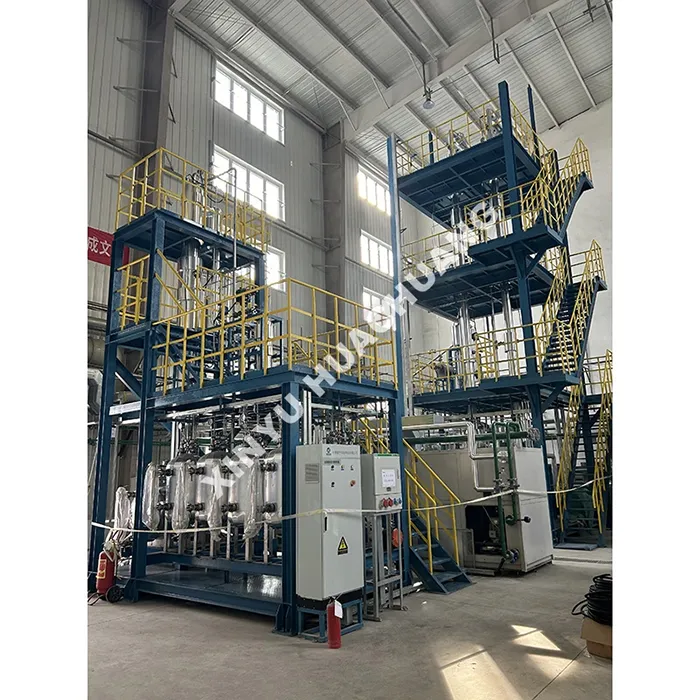

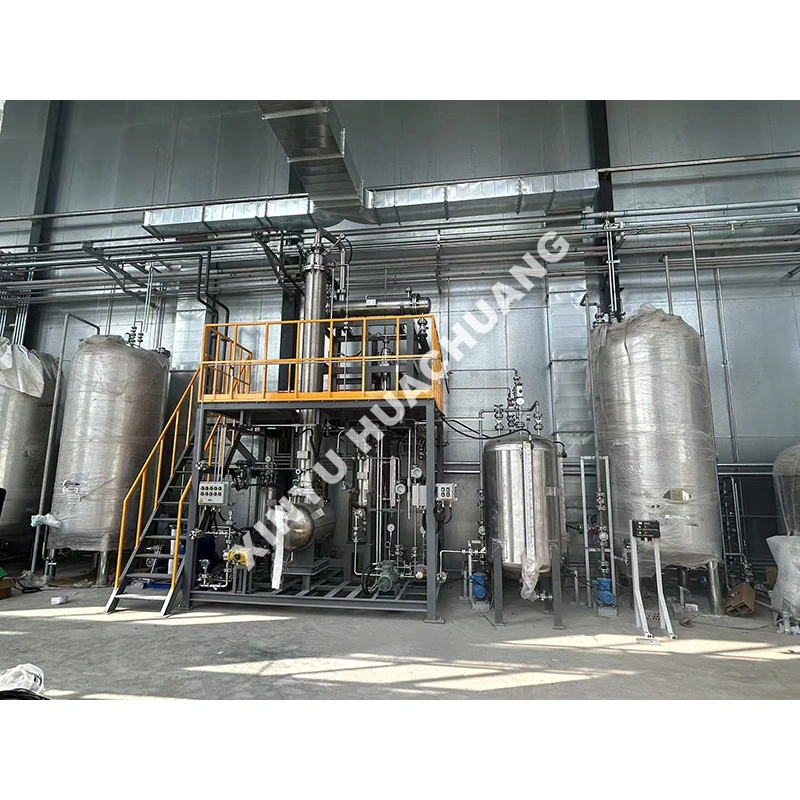

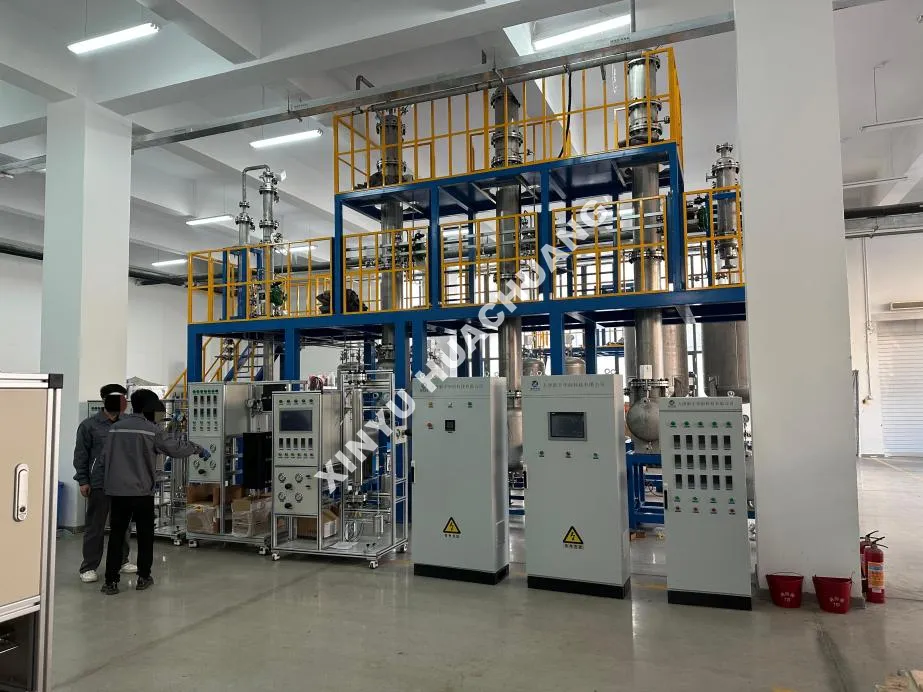

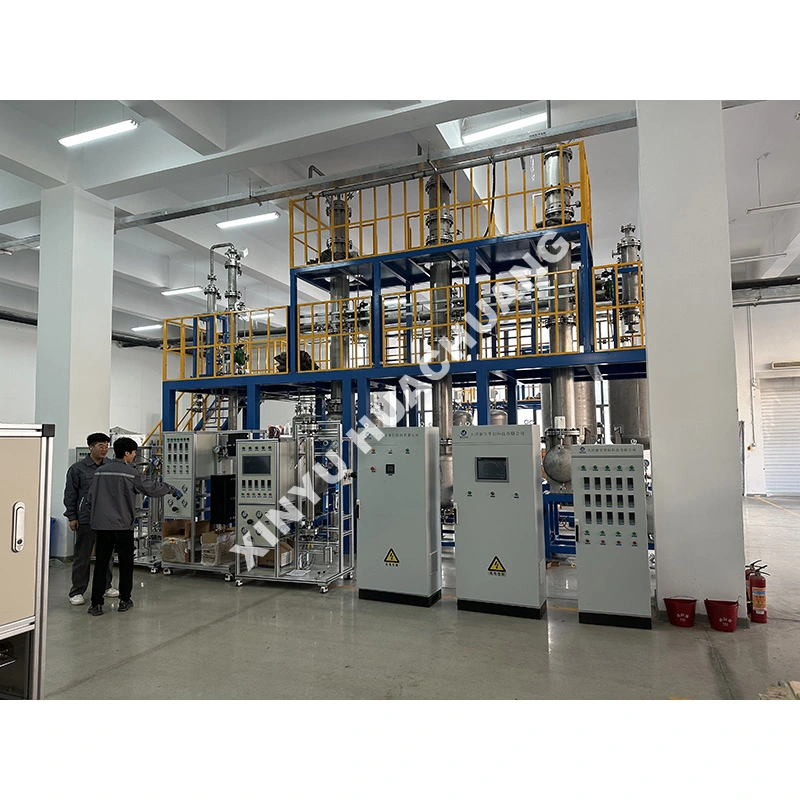

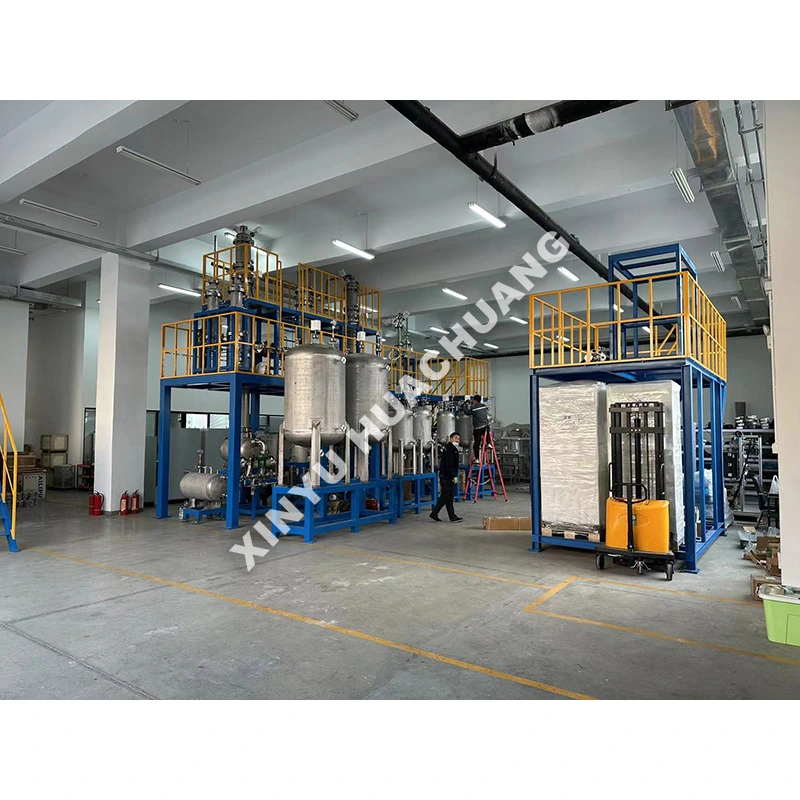

إن وحدة التقطير المستمر ذات الأربعة أعمدة ذات الفراغ العالي XINYU HUACHUANG عبارة عن نظام فصل متقدم من الدرجة الصناعية تم تصميمه خصيصًا للتجزئة المستمرة للخلائط السائلة متعددة المكونات الحساسة للحرارة وعالية الغليان والمعقدة. تم تصميم هذه الوحدة لزيادة كفاءة الفصل إلى الحد الأقصى مع تقليل التدهور الحراري، وتستخدم تكوين التقطير المستمر من أربع مراحل في ظل ظروف الفراغ العميق. مجهزة بأتمتة PLC ذكية، والتحكم الآلي في نسبة الارتجاع، وأقفال أمان متعددة المستويات، وتضمن الوحدة تشغيلًا مستقرًا وغير مراقب على المدى الطويل مع تقديم بيانات نقاء قابلة للتكرار بدرجة عالية للإنتاج التجاري وتحسين العمليات.
تعمل وحدة التقطير المستمر ذات الأربعة أعمدة ذات الفراغ العالي على مبدأ التقطير التجزيئي المستمر في ظل فراغ عميق. يتم قياس مادة التغذية السائلة بشكل مستمر في العمود الأساسي. يعمل الفراغ العميق على تقليل نقاط غليان المكونات بشكل كبير، مما يمنع التشقق الحراري والبلمرة. عندما يتم تسخين الخليط في غلاية إعادة الغليان، يرتفع البخار عبر الأجزاء الداخلية للعمود (التعبئة المنظمة أو الصواني عالية الكفاءة)، ويخضع لعملية تكثيف وتجديد متكررة. تسمح السلسلة المكونة من أربعة أعمدة بالفصل الدقيق للمخاليط المعقدة إلى أجزاء متعددة عالية النقاء. يتم سحب المكونات الخفيفة بشكل مستمر من أعلى العمود الأول، ويتم جمع الأجزاء المتوسطة من الأعمدة اللاحقة، ويتم تفريغ المخلفات الثقيلة من إعادة الغليان النهائي. تتم إدارة العملية المستمرة بأكملها بدقة بواسطة وحدة التقطير المستمر ذات الأربعة أعمدة ذات الفراغ العالي للحفاظ على التدرجات الحرارية الدقيقة وكفاءة الفصل المثالية.
● فصل دقيق بأربعة أعمدة: يسمح التصميم المتتالي متعدد المراحل بالفصل المتزامن لما يصل إلى أربعة أجزاء مختلفة من المنتج من مادة خام واحدة، مما يزيد من إنتاجية المنتج ونقاوته.
● الحماية من الفراغ العميق: العمل تحت فراغ عالٍ (يصل إلى 10 باسكال) يقلل بشكل كبير من نقاط الغليان، مما يجعله مثاليًا لمعالجة المواد الحساسة للحرارة والبوليمرات والمركبات عالية الغليان دون تدهور حراري.
● مكونات داخلية عالية الكفاءة: تتميز بتغليف منظم قابل للتخصيص أو أدراج عالية الأداء لتحقيق أرقام لوحات نظرية عالية ونقاء فصل على مستوى جزء في المليون.
● التشغيل الآلي الذكي لـ PLC: يتيح نظام التحكم المركزي التشغيل غير المراقب على المدى الطويل، والضبط التلقائي لنسبة الارتجاع، وتسجيل البيانات في الوقت الفعلي لدرجة الحرارة والضغط ومعدلات التدفق.
● بناء قوي وآمن: مصنوع من مواد معدنية متميزة (على سبيل المثال، SS316L، Hastelloy) وأقفال أمان متعددة المستويات (درجة الحرارة الزائدة، والضغط الزائد، والحماية من التسخين الجاف) لضمان التشغيل الآمن.
|
المعلمة |
مواصفة |
|
تكوين النظام |
التجزئة المستمرة بأربعة أعمدة (قابلة للتخصيص) |
|
درجة حرارة التشغيل |
RT ~ 300 درجة مئوية (دقة متعددة المناطق ±1 درجة مئوية) |
|
ضغط التشغيل |
فراغ عالي (10 باسكال ~ 1000 باسكال) / قابل للتخصيص |
|
طريقة التدفئة |
الزيت الحراري / سترة البخار / التدفئة الكهربائية |
|
العمود الداخلي |
التعبئة المنظمة / التعبئة العشوائية / صواني الغربال |
|
نسبة الارتجاع |
قابل للتعديل تلقائيًا بالكامل (1:1 إلى 999:1) |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
مواد النظام |
SS304 / SS316L / Hastelloy (قابل للتخصيص) |
● المواد الكيميائية الدقيقة والمستحضرات الصيدلانية: التنقية المستمرة للمكونات الصيدلانية النشطة الحساسة للحرارة (APIs) والوسائط عالية القيمة.
● معالجة البوليمر والراتنج: فصل المونومرات والأوليجومرات والمذيبات عالية الغليان في تخليق البوليمر.
● الزيوت العطرية والمستخلصات الطبيعية: الفصل اللطيف والمستمر للتربين الرقيق والعطور والمستخلصات النباتية.
● المذيبات المتخصصة: تنقية عالية جدًا للمذيبات العضوية عالية الغليان أو غير المستقرة حراريًا.
● المأكولات والمشروبات: تركيز النكهات الطبيعية، وتنقية الكحول، واستخلاص المركبات النشطة بيولوجيًا.
● صيانة نظام التفريغ: تأكد من أن نظام التفريغ (المضخات والمكثفات والمصائد) يعمل بثبات قبل إدخال المواد الأولية. سوف تتسبب التقلبات في الفراغ في حدوث اختلافات في درجة الغليان وتؤثر على كفاءة الفصل.
● التسخين التدريجي: استخدم معدلات التسخين القابلة للبرمجة الخاصة بـ PLC لمنع التبخر المفاجئ وفيضان الأعمدة، خاصة أثناء بدء تشغيل النظام في ظل فراغ.
● التبريد قبل إيقاف التشغيل: أوقف التغذية دائمًا وحافظ على تدفق الماء والتبريد حتى تنخفض درجة حرارة النظام إلى أقل من 80 درجة مئوية لمنع تحلل المنتج المتبقي في إعادة الغليان الساخن.
● اكتشاف التسرب: قم بفحص جميع موانع التسرب والجوانات والفلنجات بشكل منتظم بحثًا عن أي تسرب. حتى دخول الهواء البسيط يمكن أن يعطل مستوى الفراغ ويدخل الأكسجين، مما يؤدي إلى أكسدة المنتج.
● يوميًا: تحقق من مستوى الفراغ، وتدفق مياه التبريد، ودرجة حرارة التسخين المتوسطة. افحص النظام بحثًا عن أي ضوضاء أو تسربات أو اهتزازات غير عادية من المضخات والضواغط.
● أسبوعيًا/شهريًا: قم بتنظيف أو استبدال المرشحات المسبقة للمواد الأولية لمنع البقايا الثقيلة من تلويث تعبئة العمود. افحص جميع حشوات PTFE والأختام الميكانيكية بحثًا عن التآكل واستبدلها إذا لزم الأمر.
● ربع سنوي: معايرة أجهزة استشعار درجة الحرارة، وأجهزة قياس الفراغ، وأجهزة التحكم في التدفق الكتلي، وأجهزة التحكم في نسبة الارتجاع للحفاظ على دقة الفصل. فحص نظام التدفئة للأداء الموحد.
● بعد التشغيل: اتبع دائمًا تسلسل إيقاف التشغيل المناسب: أوقف التغذية، وحافظ على الارتجاع لتطهير العمود، وقم بتبريد النظام تحت التفريغ قبل التصريف والتخزين لمنع الأكسدة أو امتصاص الرطوبة.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: يعمل التفريغ العميق على خفض درجات غليان المكونات الموجودة في الخليط بشكل ملحوظ. وهذا يمنع التشقق الحراري والبلمرة التي قد تحدث عند درجات حرارة أعلى، مما يجعل الوحدة ضرورية لفصل المركبات الحساسة للحرارة مثل الوسطيات العضوية عالية الغليان، والمستخلصات الطبيعية، ومونومرات البوليمر.
ج: يعالج كل عمود في التتالي مهمة فصل محددة. يتم سحب المكونات الخفيفة بشكل مستمر من أعلى العمود الأول، ويتم جمع الأجزاء المتوسطة من الأعمدة اللاحقة، ويتم تفريغ المخلفات الثقيلة من إعادة الغليان النهائي. يسمح هذا النهج المرحلي بفصل المخاليط المعقدة بدقة إلى أجزاء متعددة عالية النقاء في عملية واحدة مستمرة.
ج: الأعمدة مجهزة بتعبئة منظمة أو صواني عالية الكفاءة. ومع ارتفاع البخار من خلال هذه الأجزاء الداخلية، فإنه يخضع لعملية تكثيف وتبخير متكررة، مما يؤدي إلى إثراء الأجزاء المستهدفة تدريجيًا. يعتمد الاختيار بين التعبئة والصواني على متطلبات الفصل المحددة والخصائص الفيزيائية للمادة الأولية.
ج: تتم إدارة العملية المستمرة بأكملها بدقة من خلال نظام التحكم المتكامل للوحدة، والذي ينظم بدقة درجات حرارة إعادة الغليان، وواجبات المكثف، ومستويات الفراغ في كل عمود. وهذا يضمن الحفاظ على التدرج الحراري الأمثل في كل عمود في وقت واحد، مما يوفر كفاءة فصل متسقة ونقاء المنتج.
ج: يمكن للنظام القياسي المكون من عمودين تقسيم التغذية إلى عدد محدود من القطع. توفر السلسلة ذات الأربعة أعمدة مراحل فصل أكثر بكثير، مما يتيح التجزئة الدقيقة للمخاليط المعقدة إلى أربعة أو أكثر من تدفقات المنتجات المتميزة. يعد هذا أمرًا بالغ الأهمية عندما تحتوي المادة الأولية على مكونات قيمة متعددة يجب استرداد كل منها بدرجة نقاء عالية.
