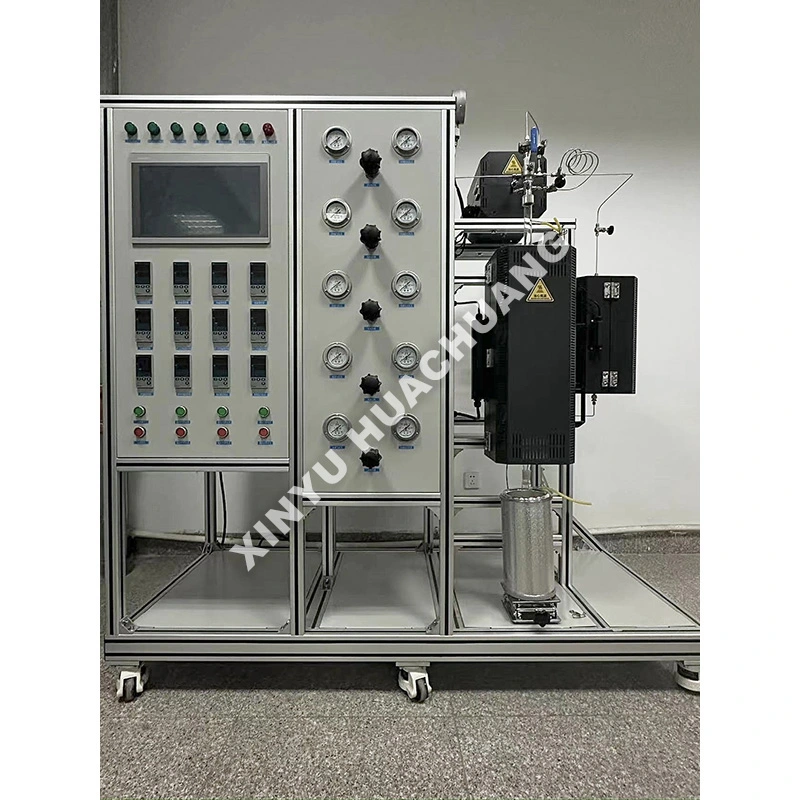

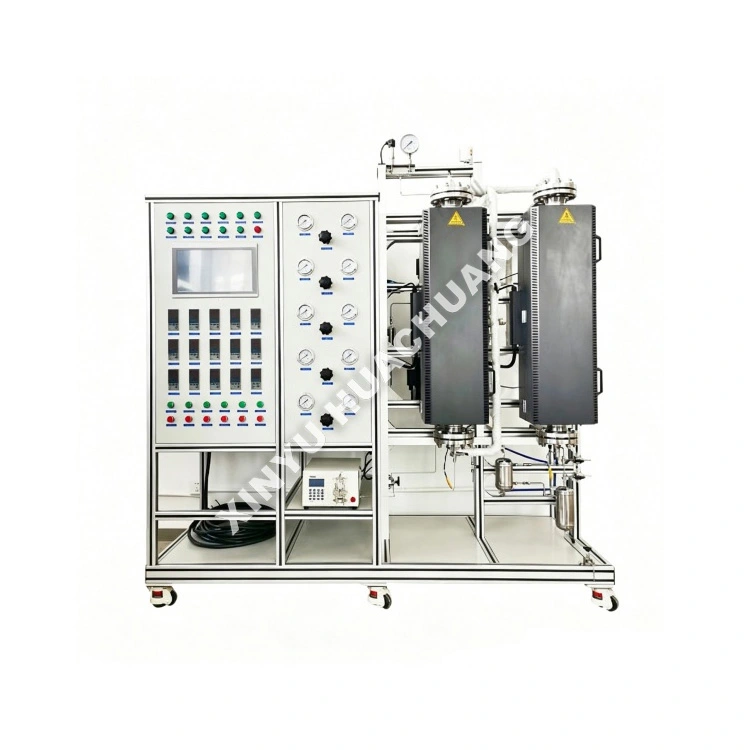

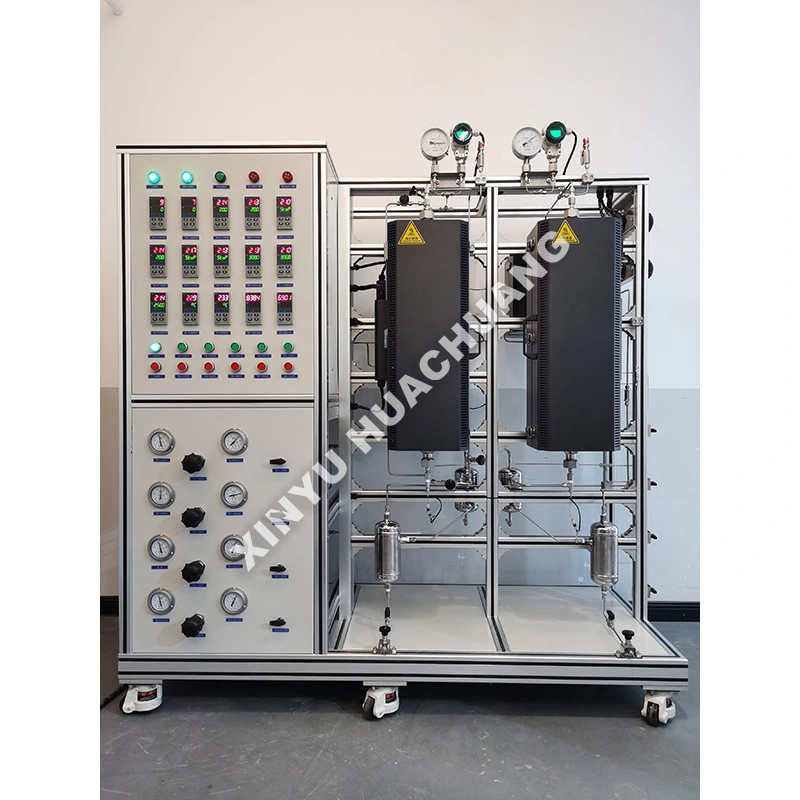

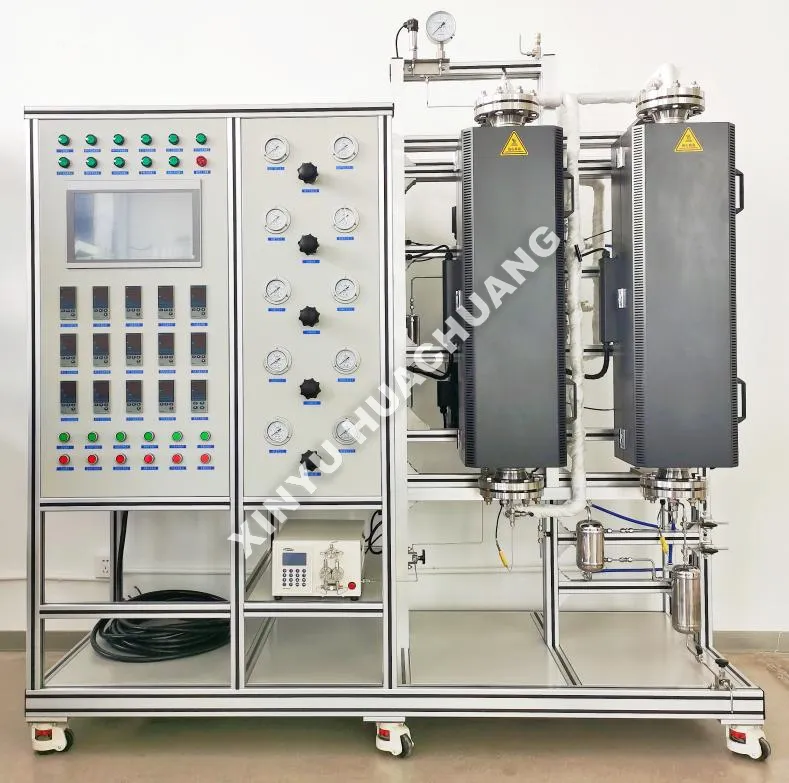

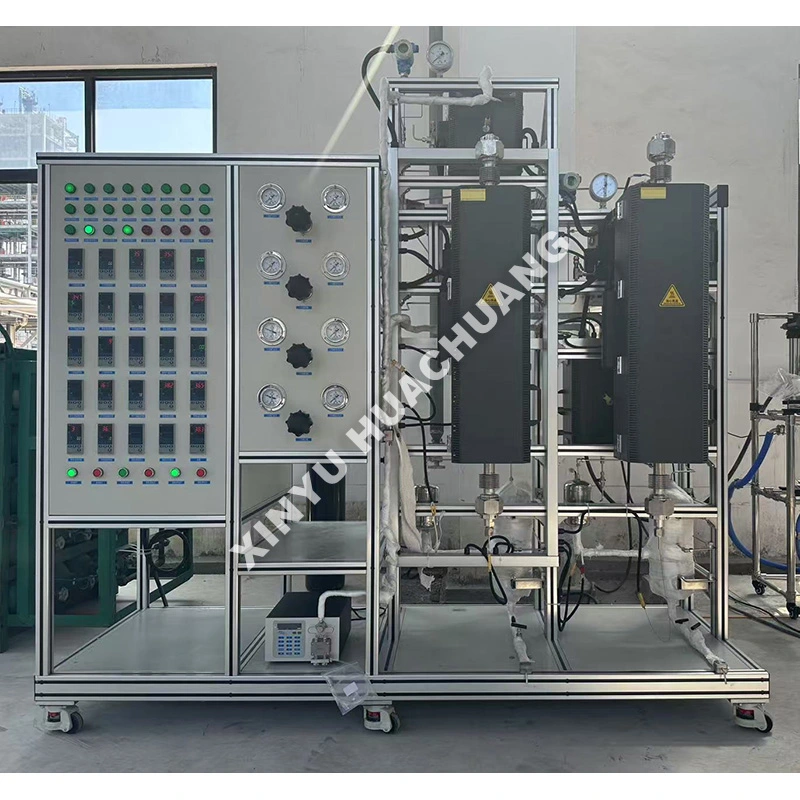

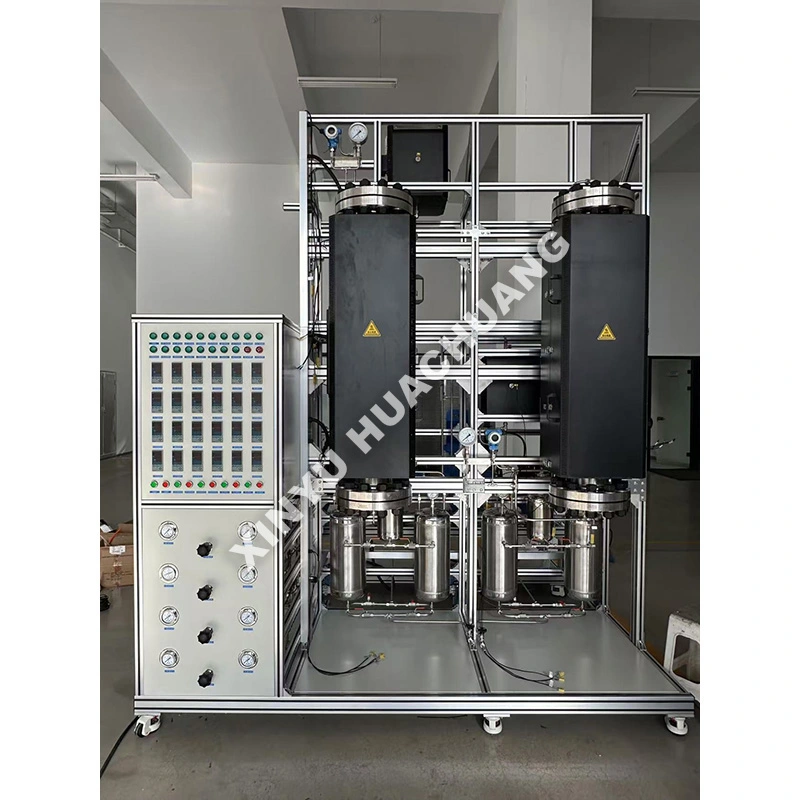

وحدة XINYU HUACHUANG التجريبية لإصلاح الميثان عبارة عن نظام مفاعل مختبري مؤتمت للغاية تم تصميمه من أجل توليد دقيق للغاز الاصطناعي والأبحاث الحركية. تم تصميمه لمحاكاة عمليات إعادة تشكيل الميثان بالبخار الصناعي (SMR) والإصلاح الجاف (DRM)، وهو يتحكم بدقة في درجة الحرارة والضغط ونسب الغاز إلى الكربون. مجهزة بأتمتة PLC ذكية وأقفال أمان متعددة المستويات، تعتبر هذه الوحدة مثالية لفحص المحفز وتحسين العمليات وأبحاث إنتاج الهيدروجين في مجالات الطاقة والبتروكيماويات.
تعمل الوحدة التجريبية لإصلاح الميثان من خلال تسلسل مؤتمت بالكامل: تتم محاكاة تفاعلات الإصلاح الماصة للحرارة عند درجات حرارة مرتفعة، حيث يتم قياس غاز الميثان بدقة بواسطة وحدات التحكم في التدفق الشامل ثم يتم مزجه لاحقًا إما مع البخار (عبر فقاعة ساخنة) أو ثاني أكسيد الكربون. بعد التسخين المسبق، تدخل التغذية الغازية إلى المفاعل ذي الطبقة الثابتة - المشحون بمحفز قائم على النيكل أو المعدن النبيل - حيث يؤدي إعادة التشكيل إلى تحويل الميثان إلى هيدروجين وأول أكسيد الكربون. طوال العملية، تحافظ الوحدة على ملف درجة الحرارة العالية المطلوب عبر نظام متقدم للتحكم في درجة الحرارة، بينما تتتبع وحدة تحليل الغاز عبر الإنترنت بشكل مستمر تكوين المنتج، مما يتيح حساب تحويل الميثان في الوقت الفعلي ونسبة H₂/CO الناتجة.
● الدقة في درجات الحرارة العالية: يضمن التسخين PID المتقدم متعدد المناطق توزيعًا موحدًا لدرجة الحرارة تصل إلى 900 درجة مئوية، وهو أمر بالغ الأهمية لتفاعلات الإصلاح الماصة للحرارة.
● محاكاة العمليات المتنوعة: يدعم إصلاح الميثان البخاري (SMR)، والإصلاح الجاف (DRM)، والإصلاح الحراري الذاتي (ATR) عن طريق ضبط تركيبة غاز التغذية ببساطة.
● التحكم الدقيق في البخار: يضمن نظام الفقاعات الساخنة والمبخر المدمج نسبًا دقيقة ومستقرة من الماء إلى الكربون (S/C) دون تكثيف في خطوط التغذية.
● التشغيل الآلي الذكي: يتيح التحكم المتكامل PLC-PC تسجيل البيانات تلقائيًا، وتوليد المنحنى التاريخي، والتشغيل غير المراقب على المدى الطويل.
● تصميم قوي وآمن: يتم إنشاء المفاعلات من سبائك مقاومة لدرجة الحرارة العالية والتآكل (على سبيل المثال، SS316L، Inconel)، وتتميز بأقفال أمان متعددة المستويات للحماية من درجات الحرارة الزائدة والضغط الزائد والحماية من انطفاء اللهب.
|
المعلمة |
مواصفة |
|
درجة حرارة التشغيل |
درجة الحرارة ~ 900 درجة مئوية (الدقة ±1 درجة مئوية) |
|
ضغط التشغيل |
الغلاف الجوي إلى 5.0 ميجا باسكال (قابل للتخصيص) |
|
توليد البخار |
فقاعة ساخنة / مضخة سائلة دقيقة |
|
التحكم في تدفق الغاز |
وحدات تحكم التدفق الشامل عالية الدقة (MFC) |
|
مادة المفاعل |
SS316L / إنكونيل 600 / كوارتز |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
واجهة المحلل |
متوافق مع GC، TCD/FID، MS |
● إنتاج الهيدروجين: البحث والتطوير لإصلاح غاز الميثان بالبخار (SMR) لخلايا الوقود وتكرير الهيدروجين.
● احتجاز الكربون واستخدامه: الإصلاح الجاف للميثان (DRM) لتحويل الميثان وثاني أكسيد الكربون إلى غاز اصطناعي قيم.
● فحص المحفز: اختبار المعادن النبيلة القائمة على النيكل (Ru، Rh، Pt)، ومحفزات البيروفسكايت لإصلاح التفاعلات.
● تحسين العملية: دراسة تأثيرات درجة الحرارة والضغط ونسب S/C على تحويل الميثان ومقاومة فحم الكوك.
● البحث الأكاديمي: الدراسات الحركية الأساسية وآليات إبطال مفعول المحفز.
● تسخين خط البخار: تأكد دائمًا من تسخين نظام توليد البخار وجميع خطوط الأنابيب بشكل صحيح وعزلها لمنع تكثيف الماء، مما قد يؤدي إلى تلف المحفز.
● التطهير الخامل: قم دائمًا بتطهير المفاعل بغاز خامل (N2 أو Ar) قبل التسخين وقبل إدخال البخار أو الغازات التفاعلية لمنع الأكسدة أو المخاليط المتفجرة.
● تسلسل التبريد: بعد التجربة، أوقف التغذية السائلة أولاً، ثم استمر في تدفق الغاز الخامل أثناء تبريد المفاعل إلى درجة حرارة الغرفة قبل إيقافه.
● سلامة الغاز: الميثان والهيدروجين قابلان للاشتعال بشدة. تأكد من اختبار جميع التوصيلات ضد التسرب ومن تشغيل النظام في منطقة جيدة التهوية مزودة بأجهزة كشف الغاز.
● يوميًا: افحص ضغط أسطوانة الغاز، وتحقق من قراءات MFC، وافحص مستوى الماء في الفقاعة. تأكد من تنفيس غاز العادم أو معالجته بشكل صحيح.
● أسبوعيًا/شهريًا: قم بتنظيف أو استبدال مرشحات الغاز ومصائد الرطوبة. افحص أختام المفاعل والصمامات والأنابيب بحثًا عن أي علامات تآكل أو تسرب.
● ربع سنوي: معايرة وحدات التحكم في التدفق الشامل وأجهزة استشعار درجة الحرارة للحفاظ على دقة الاختبار. تحقق من التوصيلات الكهربائية في خزانة PLC للتأكد من إحكامها.
● التعامل مع المحفزات: قم بتحميل المحفزات وتفريغها بعناية لتجنب سحقها. مراقبة انخفاض الضغط بانتظام؛ تشير الزيادة المفاجئة إلى فحم الكوك أو انسداد السرير، الأمر الذي يتطلب التجديد أو الاستبدال.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
تغطية الضمان الشامل
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
آلية الاستجابة السريعة
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: يمثل فحم الكوك تحديًا حاسمًا في عملية إصلاح غاز الميثان. تتميز وحدتنا بنظام تحكم في نسبة البخار إلى الكربون (S/C) قابل للتعديل بدقة، مما يضمن قياس العناصر الكيميائية الأمثل لقمع ترسب الكربون. بالإضافة إلى ذلك، نحن نقدم وحدة إصلاح مسبق اختيارية تعمل على تحويل الهيدروكربونات الأعلى قبل المفاعل الأنبوبي الرئيسي، وتعمل في درجات حرارة منخفضة لضمان ظروف مستقرة ومعتدلة، وبالتالي إطالة عمر المحفز بشكل كبير أثناء التشغيل التجريبي.
ج: نعم، الوحدة متعددة الاستخدامات للغاية. وهي مجهزة بوحدات تحكم تدفق جماعي مستقلة وعالية الدقة (MFCs) لكل من H₂O (عبر المرذاذ) وتغذية CO₂. يتيح ذلك للباحثين التبديل بسلاسة بين عمليات SMR وDRM، أو حتى اختبار الإصلاح الثنائي، لتقييم أداء المحفز وجودة الغاز الاصطناعي (نسبة H₂/CO) في ظل بيئات ثاني أكسيد الكربون والبخار المتغيرة.
ج: يتطلب تفاعل الإصلاح مدخلات طاقة كبيرة (700-1000 درجة مئوية). تستخدم وحدتنا التجريبية لإصلاح الميثان فرن تسخين كهربائي متعدد المناطق قابل للبرمجة مع تحكم تكيفي PID متقدم. يتم وضع المزدوجات الحرارية المتعددة بشكل استراتيجي على طول أنبوب المفاعل لمراقبة ملف درجة الحرارة في الوقت الحقيقي. يقوم PLC الصناعي بضبط قوة التسخين ديناميكيًا للتعويض عن المشتت الحراري الماص للحرارة، مما يضمن بيانات حركية دقيقة للغاية.
ج: تدمج الوحدة نظام تكييف غاز متخصص متعدد المراحل. تمر النفايات السائلة ذات درجة الحرارة المرتفعة أولاً عبر مبرد التبريد السريع لإيقاف أي تفاعلات ثانوية على الفور. ثم يمر عبر مكثف عالي الكفاءة وفاصل الغاز والسائل لإزالة البخار والماء غير المتفاعلين. يتم بعد ذلك توجيه الغاز الاصطناعي المجفف إلى كروماتوجرافيا الغاز (GC) عبر الإنترنت لإجراء تحليل دقيق وفي الوقت الفعلي لتحويل CH₄، وCO، وCO₂، وH₂.
ج: تعتبر السلامة أمرًا بالغ الأهمية عند التعامل مع الغاز الاصطناعي. تتميز الوحدة التجريبية لإصلاح الميثان بمصفوفة أمان شاملة. إذا فشل جهاز إرسال تدفق الميثان أو تم اكتشاف انخفاض في درجة الحرارة، يقوم PLC على الفور بتشغيل إيقاف الطوارئ (ESD). فهو يقطع تلقائيًا تغذية الهيدروكربون، ويفتح صمامات تطهير النيتروجين لتعطيل المفاعل، وينشط تنفيس العادم لمنع تراكم الغاز المتفجر، مما يحمي كل من المشغل والمعدات.
