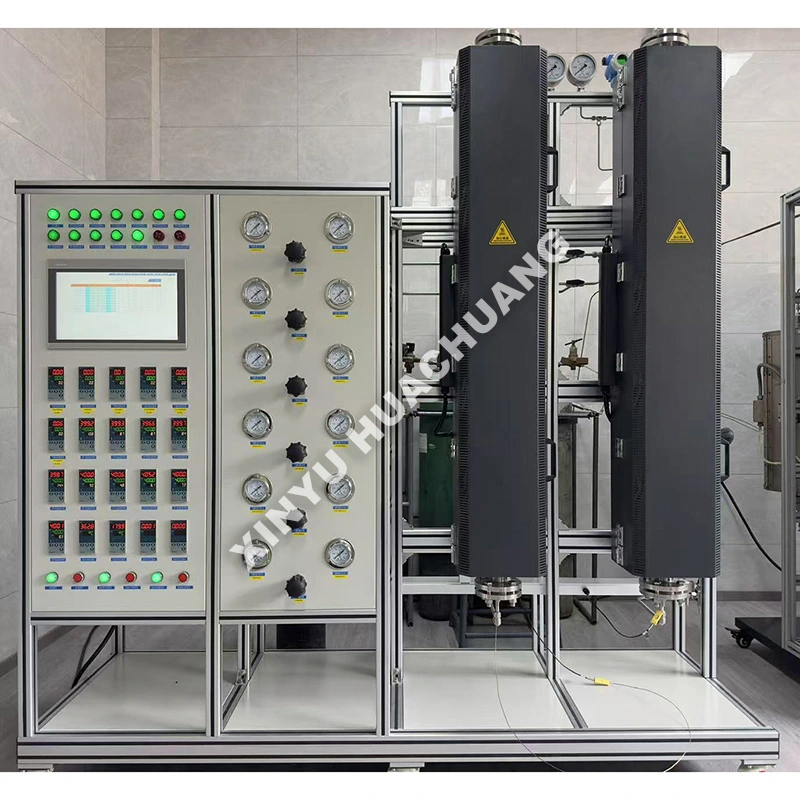

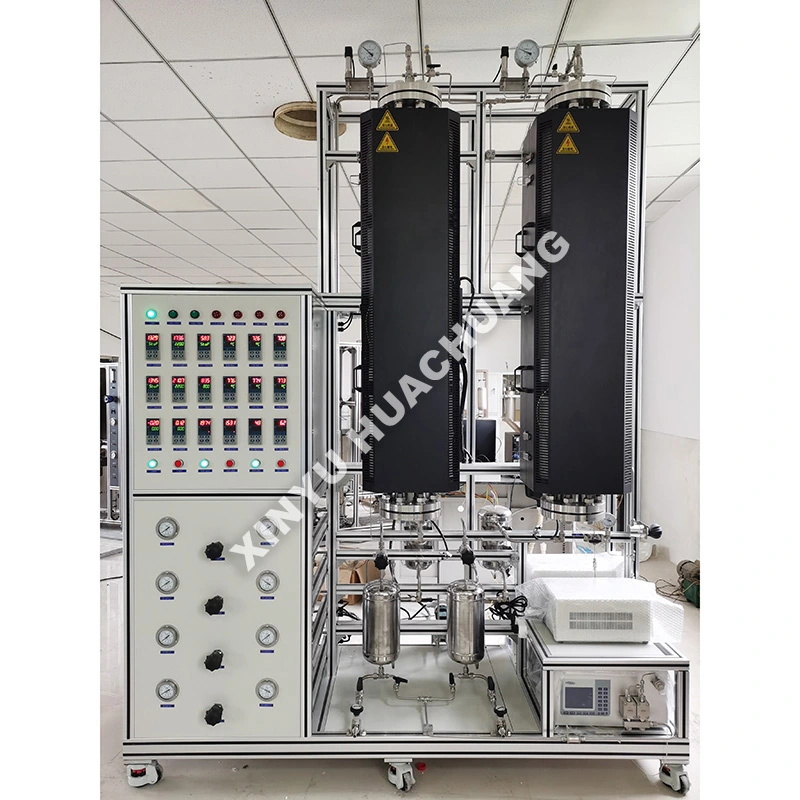

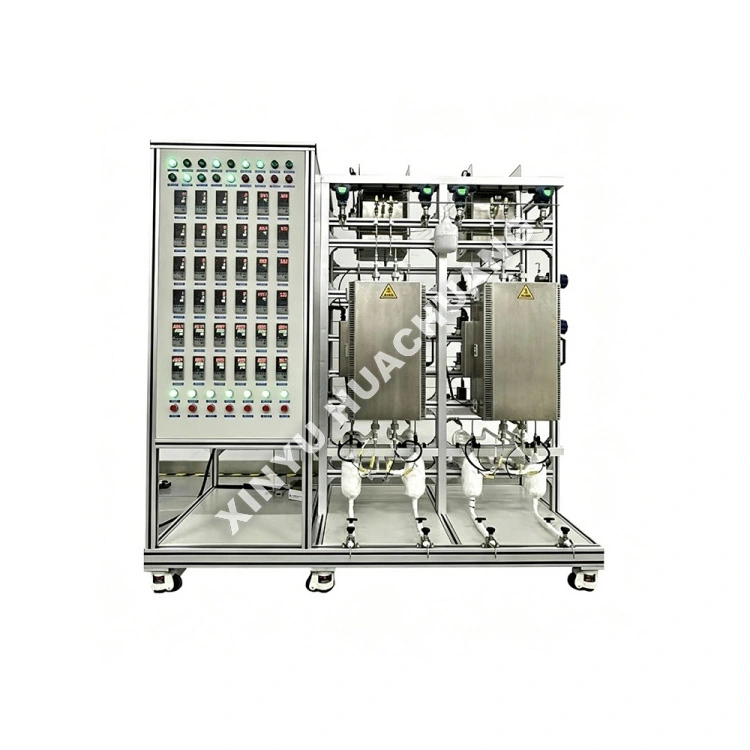

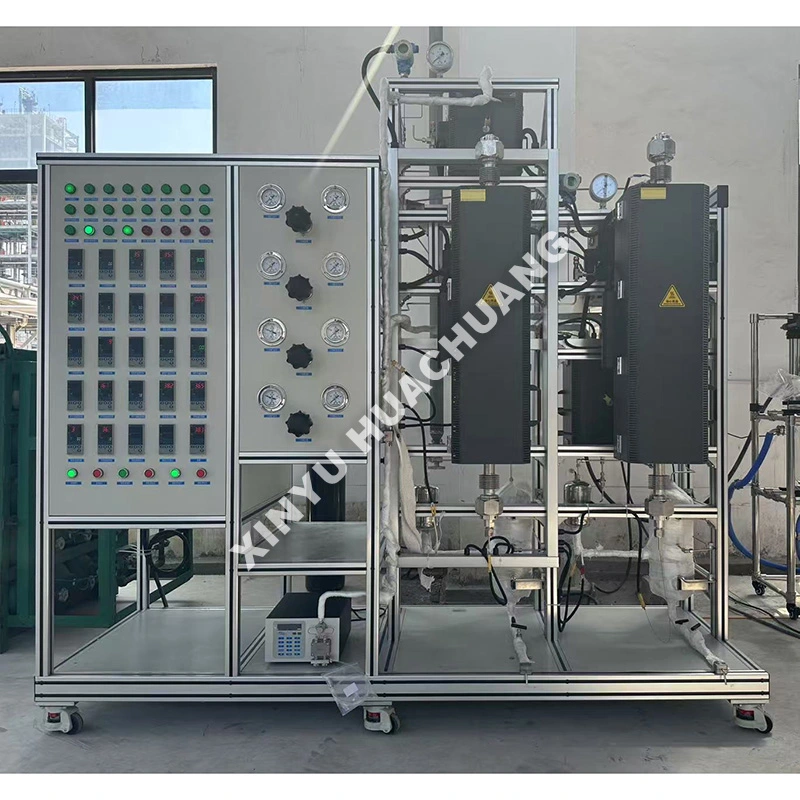

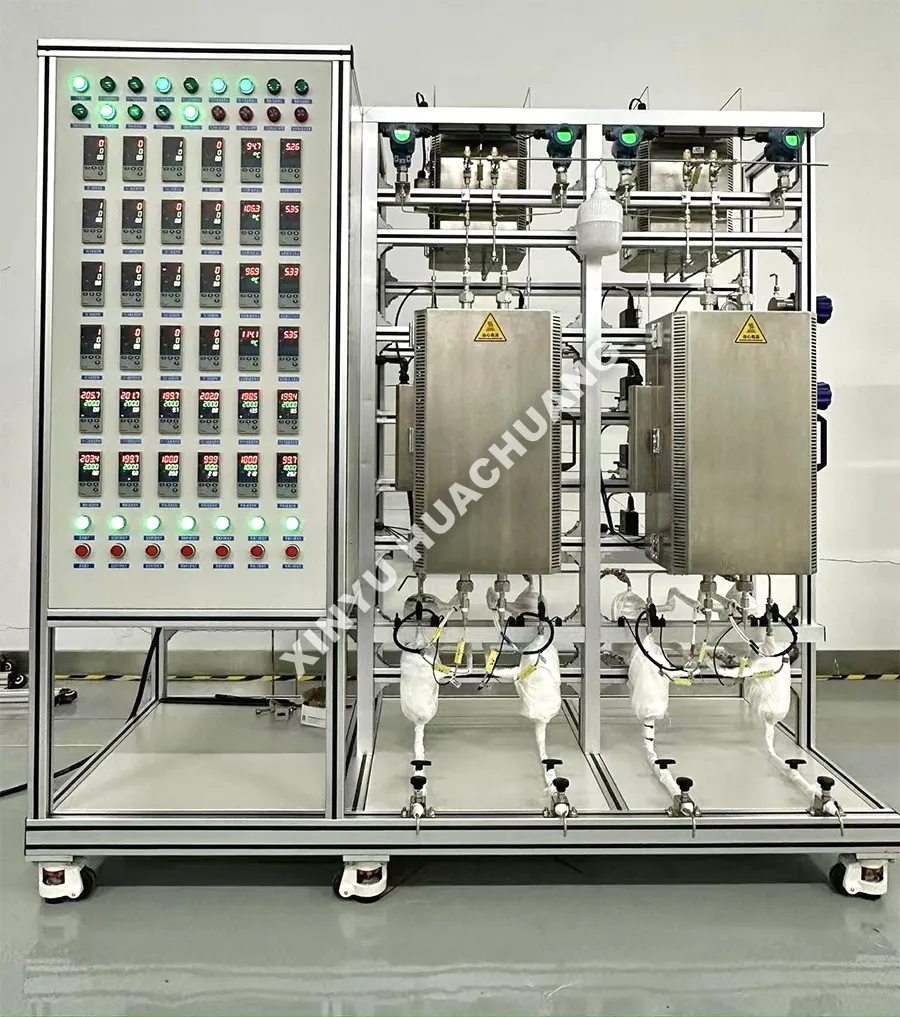

وحدة التوليف XINYU HUACHUANG متعددة القنوات Fischer-Tropsch عبارة عن نظام مفاعل مختبري متقدم وعالي الإنتاجية مصمم خصيصًا لأبحاث تحويل الغاز الاصطناعي (CO + H2). تم تصميم هذه الوحدة لتسريع البحث والتطوير في تقنيات تحويل الغاز إلى سوائل (GTL) وتحويل الفحم إلى سوائل (CTL)، وتتميز بقنوات تفاعل متوازية مستقلة متعددة. فهو يسمح للباحثين بتقييم تركيبات المحفزات المختلفة في وقت واحد (على سبيل المثال، القائمة على الحديد، القائمة على الكوبالت) أو ظروف التشغيل المختلفة في ظل معايير متطابقة. نظرًا لأنه مجهز بوحدات تحكم دقيقة في التدفق الشامل، وتسخين بدرجة حرارة عالية، وأتمتة PLC ذكية، فإنه يقلل بشكل كبير من الدورات التجريبية مع ضمان بيانات قابلة للتكرار بدرجة عالية للتوسع الصناعي.
وحدة تصنيع Fischer-Tropsch متعددة القنوات عبارة عن جهاز اختبار متوازي متخصص يدمج عدة أنابيب مفاعل ذات طبقة ثابتة أو ذات طبقة ملاط متماثلة ومستقلة في نظام واحد موحد. وقد تم تجهيز كل قناة بخطوط تغذية الغاز الاصطناعي الخاصة بها، وأجهزة استشعار درجة الحرارة، وأدوات التحكم في الضغط. يمكّن هذا التصميم الباحثين من إجراء تجارب FT متعددة في نفس الوقت بالضبط، مما يزيد من إنتاجية المختبر إلى الحد الأقصى ويوفر بيانات موثوقة حول توزيع المنتجات الهيدروكربونية، ومعدلات تحويل ثاني أكسيد الكربون، وانتقائية C5+ بناءً على توزيع Anderson-Schulz-Flory (ASF).
● كفاءة إنتاجية عالية: تجري وحدة تركيب Fischer-Tropsch متعددة القنوات تجارب متعددة في وقت واحد، مما يقلل الوقت المطلوب لفحص محفز FT وتحسينه بنسبة تصل إلى 75% مقارنة بالوحدات أحادية القناة.
● التحكم المستقل في القناة: تعمل كل قناة باستخدام خلايا MFC ومناطق درجة الحرارة الخاصة بها، مما يسمح باختبار مرن لنسب H2/CO المختلفة أو درجات الحرارة أو المحفزات دون تداخل متبادل.
● ضمان مقارنة البيانات: تشترك جميع المفاعلات في نفس فرن التسخين ومشعب مصدر الغاز، مما يضمن تطابق البيئات الحرارية وبيئات التغذية لإجراء مقارنة عادلة ودقيقة للمحفزات.
● التشغيل الآلي الذكي لـ PLC: يقوم التحكم المركزي PLC بإدارة جميع القنوات، وأتمتة تسجيل البيانات، وتوليد المنحنى التاريخي، والتشغيل غير المراقب على المدى الطويل.
● المساحة والفعالية من حيث التكلفة: يؤدي دمج مفاعلات متعددة في مساحة واحدة إلى توفير مساحة معملية قيمة وتقليل الاستهلاك الإجمالي للمرافق (الطاقة والغاز ومياه التبريد).
|
المعلمة |
مواصفة |
|
تكوين القناة |
قنوات متوازية متعددة ومستقلة (قابلة للتخصيص: 4، 6، 8، إلخ.) |
|
درجة حرارة التشغيل |
درجة الحرارة ~ 600 درجة مئوية (الدقة ±1 درجة مئوية) |
|
ضغط التشغيل |
الغلاف الجوي إلى 10.0 ميجا باسكال (قابل للتخصيص) |
|
التحكم في التدفق |
MFCs عالية الدقة لكل قناة (H2، CO، N2) |
|
مادة المفاعل |
SS316L / Hastelloy / Inconel (مقاوم للتآكل) |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
نظام التدفئة |
فرن مشترك متعدد المناطق مع تسخين موحد |
● تحويل الغاز إلى سوائل (GTL) وتحويل الفحم إلى سوائل (CTL): فحص المحفز وتحسين العمليات لتحويل الغاز الاصطناعي إلى وقود سائل.
● تحويل الطاقة إلى سوائل (PtL) وتحويل الكتلة الحيوية إلى سوائل (BTL): أبحاث حول استخدام الهيدروجين الأخضر وثاني أكسيد الكربون في الوقود الاصطناعي المستدام.
● البحث والتطوير في مجال المحفزات: تقييم متوازي للمحفزات القائمة على الحديد (Fe) والكوبالت (Co)، بما في ذلك دراسات النشاط والانتقائية والتعطيل/مدى الحياة.
● البحث الحركي: جمع بيانات حركية موثوقة لنمذجة المفاعلات وتصميم التوسع الصناعي.
● المواد الخام الكيميائية: دراسة إنتاج الأوليفينات الخفيفة والشموع ومواد التشحيم الاصطناعية من الغاز الاصطناعي.
1. تأكيد المتطلبات: فهم احتياجات العميل المحددة لاختبار FT ونسب الغاز الاصطناعي ومعلمات التشغيل لتخصيص العرض الفني.
2. التصميم والهندسة: الانتهاء من رسومات CAD ومخططات P&ID والخطط الكهربائية للنظام متعدد القنوات.
3. التصنيع الدقيق: التصنيع باستخدام الحاسب الآلي لمكونات مفاعل الضغط العالي، وتجميع مجمع تغذية الغاز، وتصنيع خزانة التحكم PLC.
4. اختبار المصنع: اختبار الضغط الصارم، ومعايرة توحيد درجة الحرارة عبر جميع القنوات، وتصحيح الأخطاء المنطقية PLC.
5. التعبئة والتغليف والشحن: تعبئة صناديق خشبية خالية من التبخير وفقًا لمعايير التصدير مع تثبيت داخلي آمن للخدمات اللوجستية العالمية.
6. التثبيت والدعم: توفير أدلة شاملة باللغة الإنجليزية، وأدلة تثبيت الفيديو، ودعم فني مجاني عبر الإنترنت للتشغيل السلس.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
تغطية الضمان الشامل
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
آلية الاستجابة السريعة
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: على عكس المفاعلات القياسية، تستخدم وحدتنا تصميمًا عالي الكثافة للتبادل الحراري لكل قناة صغيرة أو إدخال طبقة ثابتة. يستخدم النظام وحدات تحكم في درجة الحرارة PID مستقلة ومتعددة المناطق لكل قناة للحفاظ على الظروف الحرارية. تمنع هذه الإدارة الحرارية الدقيقة "النقاط الساخنة" المحلية، مما يضمن انتقائية عالية لـ C5+ ويمنع إلغاء تنشيط المحفز أثناء الفحص المتوازي عالي الإنتاجية.
ج: تم تجهيز كل قناة بوحدة تكثيف أوتوماتيكية متعددة المراحل وجمع السوائل. يفصل هذا النظام بشكل مستقل شموع FT الثقيلة والمنتجات الثانوية المائية والهيدروكربونات الخفيفة في درجات حرارة يمكن التحكم فيها. وهذا يمنع التلوث المتبادل بين القنوات ويضمن التشغيل المستمر دون مراقبة دون التعرض لخطر انسداد الشمع في الخطوط التحليلية النهائية.
ج: نعم. تتميز وحدة التوليف Fischer-Tropsch متعددة القنوات بوحدات تحكم في التدفق الشامل (MFCs) مستقلة تمامًا وعالية الدقة لكل قناة. وهذا يسمح للباحثين بتشغيل تركيبات تغذية مختلفة بالتوازي - على سبيل المثال، اختبار محفز الكوبالت مع H2/CO = 2.0 في القناة 1، بينما تقييم محفز الحديد مع H2/CO = 1.0 في القناة 2 في ظل ظروف حرارية مماثلة.
ج: لضمان ظروف هيدروديناميكية متطابقة لإجراء مقارنة عادلة للمحفزات، يستخدم النظام موزعات التدفق ذات الآلات الدقيقة ومنظمات الضغط الخلفي الفردية (BPRs) لكل قناة. يقوم PLC الصناعي بمراقبة انخفاض الضغط عبر كل مفاعل بشكل مستمر، ويعوض تلقائيًا عن أي انحرافات طفيفة في التدفق ناتجة عن ترسيب طبقة المحفز أو تراكم الشمع.
ج: تعتبر السلامة أمرًا بالغ الأهمية في عمليات FT الموازية. تتميز الوحدة بمصفوفة أمان مركزية مع صمامات فردية لتخفيف الضغط الزائد وصمامات إغلاق الطوارئ لكل قناة على حدة. في حالة حدوث انخفاض في درجة الحرارة أو شذوذ في الضغط في مفاعل محدد، يقوم PLC على الفور بعزل تلك القناة وإطلاق تسلسل تطهير النيتروجين التلقائي، مما يضمن استمرار القنوات المتبقية في العمل بأمان.
