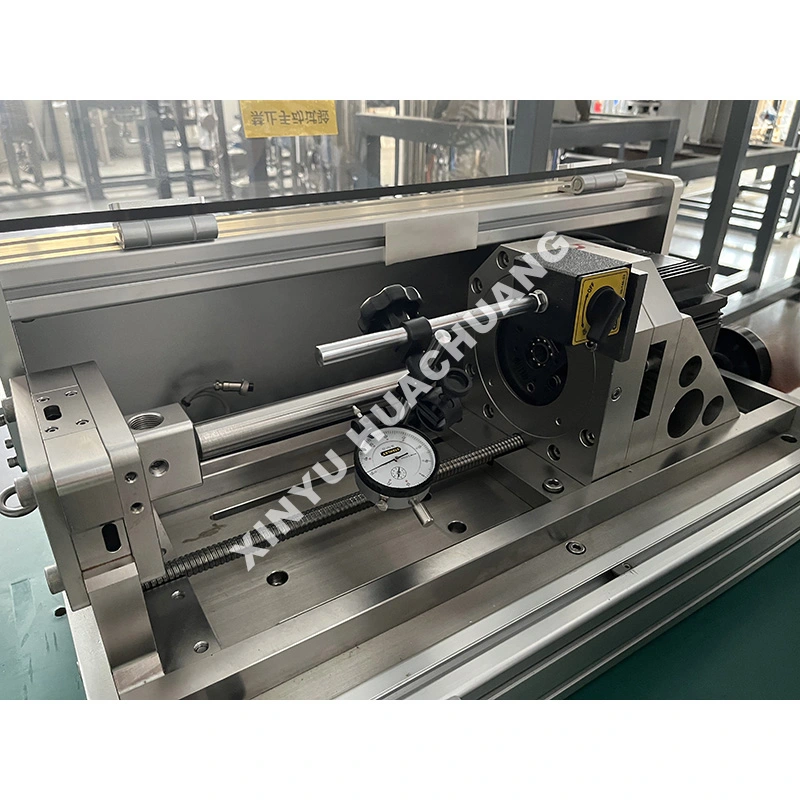

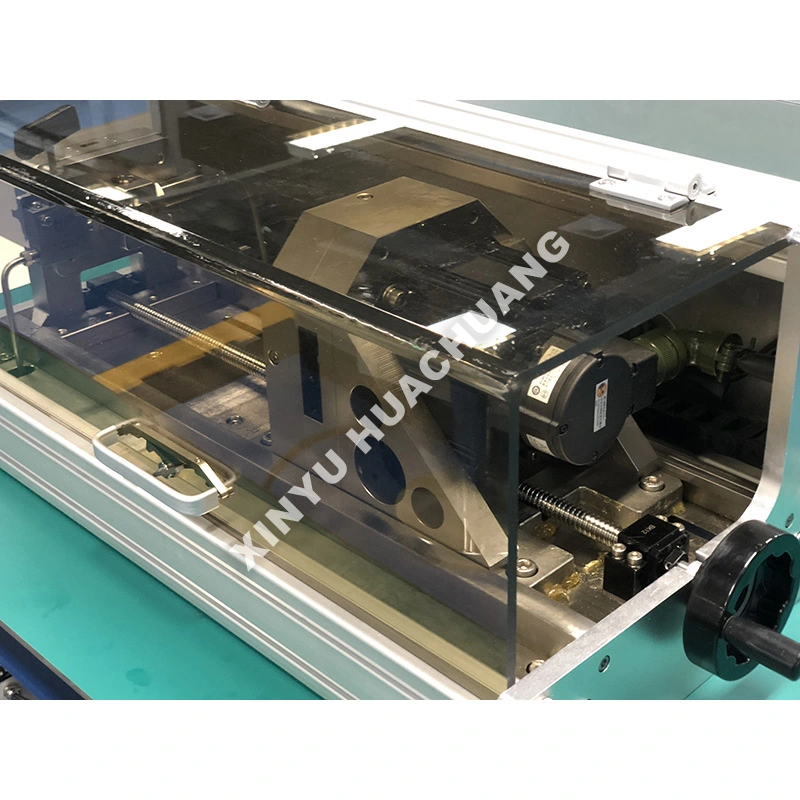

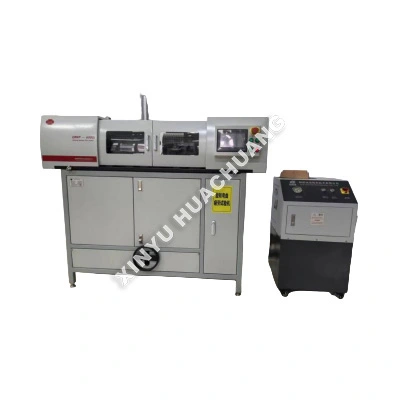

إن آلة اختبار التعب والانحناء لتركيبات الأنابيب XINYU HUACHUANG عبارة عن جهاز اختبار عالي التخصص من الدرجة الصناعية تم تصميمه خصيصًا لتقييم السلامة الهيكلية وعمر الكلال لمكونات خطوط الأنابيب تحت أحمال الانحناء المتكررة. تم تصميم آلة اختبار إجهاد انحناء مكونات خطوط الأنابيب هذه لمحاكاة الضغوط الديناميكية في العالم الحقيقي، وهي تطبق بدقة لحظات الانحناء الدورية لتقييم بدء الشقوق وانتشارها. نظرًا لأنه مجهز بأتمتة PLC/PC ذكية وأقفال أمان متعددة المستويات، فإنه يضمن التشغيل الآمن وغير المراقب على المدى الطويل مع تقديم بيانات منحنى S-N قابلة للتكرار بدرجة عالية للبحث والتطوير ومراقبة الجودة وشهادة الصناعة.
تعمل آلة اختبار التعب والانحناء لتركيب الأنابيب عن طريق تثبيت الأنبوب أو عينة التركيب بشكل آمن وتطبيق لحظة انحناء متكررة يمكن التحكم فيها باستخدام مشغلات هيدروليكية أو كهربائية مؤازرة عالية الدقة. يمكن تكوين الماكينة للثني أحادي المستوى، أو الثني الدوار، أو التحميل المعقد متعدد المحاور لمحاكاة الضغوط التشغيلية الفعلية لخطوط الأنابيب. طوال الاختبار، يقوم النظام بمراقبة وتسجيل المعلمات بشكل مستمر مثل زاوية الانحناء، والعزم المطبق، وعدد الدورات، والإجهاد. وينتهي الاختبار تلقائيًا عندما تنكسر العينة أو تصل إلى عتبة تسرب محددة مسبقًا، مما يوفر بيانات دقيقة عن عمر الكلال.
● تحميل دوري عالي الدقة: يتميز بوجود مشغلات مؤازرة وخلايا تحميل متميزة لضمان التطبيق الدقيق والمستقر لأشكال موجية منحنية معقدة (جيب، مثلث، كتلة) بأقل قدر من الضوضاء.
● إمكانية الاختبار متعدد المحاور: يدعم اختبارات إجهاد الانحناء أحادية المستوى، والمزدوجة، والدوارة لمحاكاة تركيب خطوط الأنابيب في العالم الحقيقي والضغوط التشغيلية بدقة.
● الحصول على البيانات الذكية: يسجل برنامج الكمبيوتر المدمج تلقائيًا منحنيات الوقت الفعلي (زاوية اللحظة، فشل الدورة)، ويحسب عمر الكلال، وينشئ تقارير اختبار شاملة.
● بناء قوي وآمن: مُصمم بإطار مصبوب للخدمة الشاقة وأقفال أمان متعددة المستويات (الحماية من الحمل الزائد، والتوقف في حالات الطوارئ، واحتواء الكسور، واكتشاف التسرب) لضمان سلامة المشغل وطول عمر المعدات.
● تركيبات قابلة للتخصيص: تقدم مجموعة واسعة من تركيبات التثبيت المتخصصة والموصلات الطرفية لتثبيت أقطار الأنابيب المختلفة وسمك الجدار وأشكال التركيب الهندسية بشكل آمن.
|
المعلمة |
مواصفة |
|
أقصى قدرة لحظة الانحناء |
100 نيوتن متر ~ 50000 نيوتن متر (قابل للتخصيص) |
|
نطاق زاوية الانحناء |
±180 درجة (سعة قابلة للتعديل بالكامل) |
|
تردد الاختبار |
0.01 هرتز ~ 5 هرتز (يعتمد على سعة الحمولة) |
|
دقة القوة/الزاوية |
±0.5% أو ±1.0% من النطاق الكامل |
|
أوضاع التحكم |
التحكم في اللحظة / التحكم في الزاوية / دورة التعب |
|
أنواع العينات |
الأنابيب، الأنابيب، الأكواع، المحملات، الشفاه، التركيبات |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
ميزات السلامة |
الحماية من الحمل الزائد، التوقف في حالات الطوارئ، كشف التسرب |
● صناعة النفط والغاز: تقييم إجهاد أنابيب الحفر، والغلاف، والأنابيب، وتجهيزات خطوط الأنابيب في ظل الانحناء الدوري الشديد.
● البتروكيماويات وتوليد الطاقة: اختبار أنابيب المبادلات الحرارية وأنابيب الغلايات وخطوط البخار عالي الضغط.
● السيارات والفضاء: تقييم متانة أنظمة العادم وخطوط الوقود والأنابيب الهيدروليكية تحت الاهتزاز والانحناء.
● البناء والبنية التحتية: تقييم عمر الكلال للأنابيب الفولاذية الهيكلية، والسقالات، ومكونات الجسور.
● الأجهزة الطبية: اختبار المرونة ومقاومة التعب للقسطرة والأسلاك التوجيهية والدعامات.
● المحاذاة الصحيحة للعينة: تأكد دائمًا من محاذاة العينة تمامًا في التركيبات لمنع الأحمال المحورية غير المقصودة أو الانحناء اللامركزي الذي يمكن أن يؤدي إلى انحراف نتائج التعب.
● التحقق من قوة التثبيت: تأكد من أن قوة التثبيت كافية لمنع انزلاق العينة أثناء اختبار الدورة العالية، ولكنها ليست عالية بحيث تسبب سحقًا مبكرًا عند نقاط الإمساك.
● إعداد اكتشاف التسرب: بالنسبة لمكونات خطوط الأنابيب المجوفة، قم دائمًا بتوصيل نظام مراقبة الضغط الداخلي وأجهزة استشعار اكتشاف التسرب قبل بدء الاختبار.
● زيادة التحميل التدريجي: استخدم وظيفة زيادة التحميل القابلة للبرمجة في البرنامج لزيادة سعة الانحناء تدريجيًا إلى المستوى المستهدف، مما يمنع تحميل الصدمات.
● يوميًا: افحص جميع تركيبات التثبيت والمقابض بحثًا عن التآكل أو الشقوق أو التشوه. تحقق من مستويات الزيت الهيدروليكي (إن أمكن) وتأكد من أن جميع أقفال الأمان تعمل بشكل صحيح.
● أسبوعيًا/شهريًا: قم بتشحيم جميع الوصلات المتحركة وقضبان التوجيه ووصلات المشغل وفقًا لمواصفات الشركة المصنعة. قم بتنظيف منطقة الاختبار وفحص التوصيلات الكهربائية بحثًا عن الرخاوة.
● ربع سنوي: إجراء معايرة شاملة للنظام لخلايا الحمل وأجهزة تشفير الزوايا ومحولات الضغط باستخدام معايير مرجعية معتمدة. افحص الخراطيم والتجهيزات الهيدروليكية بحثًا عن علامات التآكل أو التسرب.
● ما بعد الاختبار: اتبع دائمًا تسلسل إيقاف التشغيل المناسب بعد كسر العينة. قم بإزالة العينة المكسورة بعناية، وقم بتنظيف التركيبات، وفحص المشغل بحثًا عن أي ضرر ناتج عن إطلاق الحمل المفاجئ.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: تقوم الآلة بتثبيت الأنبوب أو عينة التركيب بشكل آمن وتطبق لحظات ثني متكررة ومتحكم فيها باستخدام مشغلات هيدروليكية مؤازرة أو مشغلات كهربائية مؤازرة عالية الدقة. يمكن تهيئتها للثني أحادي المستوى، أو الانحناء الدوار، أو التحميل المعقد متعدد المحاور لتكرار ظروف الضغط الفعلية التي تتعرض لها خطوط الأنابيب أثناء الخدمة - بما في ذلك التسوية الأرضية، والتمدد الحراري، والتعب الناجم عن الاهتزاز.
ج: يسجل النظام بشكل مستمر زاوية الانحناء، واللحظة المطبقة، وعدد الدورات، وبيانات الضغط في الوقت الفعلي. تتيح مجموعة البيانات الشاملة هذه للمهندسين رسم منحنيات S-N (الضغط مقابل عدد الدورات) وتحديد عمر الكلال الدقيق لمكون خط الأنابيب في ظل ظروف التحميل المحددة.
ج: ينتهي الاختبار تلقائيًا عندما تنكسر العينة أو تصل إلى عتبة تسرب محددة مسبقًا. بالنسبة لاختبارات الأنابيب المضغوطة، يقوم النظام بمراقبة الضغط الداخلي والكشف عن أي انخفاض في الضغط يشير إلى وجود صدع عبر الجدار، مما يضمن أن قياس عمر الكلال يعكس الفشل الفعلي بدلاً من حدود الدورة التعسفية.
ج: نعم. يمكن تعديل نظام التثبيت وتكوين المشغل لاستيعاب أقسام الأنابيب المستقيمة، والأكواع، والوصلات، والفلنجات، وتركيبات خطوط الأنابيب الأخرى. يمكن اختبار كل نوع من العينات في ظل وضع الانحناء الأكثر أهمية لتحديد أضعف نقطة في نظام الأنابيب.
ج: تخضع خطوط الأنابيب في مجالات النفط والغاز والمعالجة الكيميائية وتوليد الطاقة لأحمال الانحناء الدورية الناتجة عن حركة الأرض والتدوير الحراري واهتزاز المعدات. يوفر اختبار كلال الانحناء بيانات الدورة حتى الفشل اللازمة لتعيين فترات الفحص والتحقق من صحة هوامش التصميم وضمان الامتثال لمعايير سلامة خطوط الأنابيب مثل API 570 وASME B31.3.
