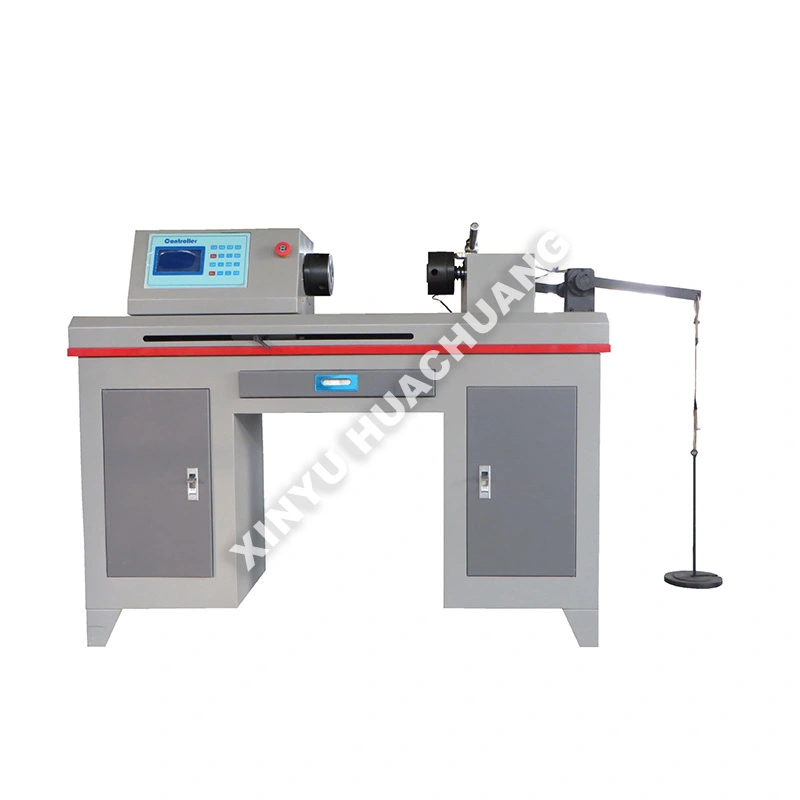

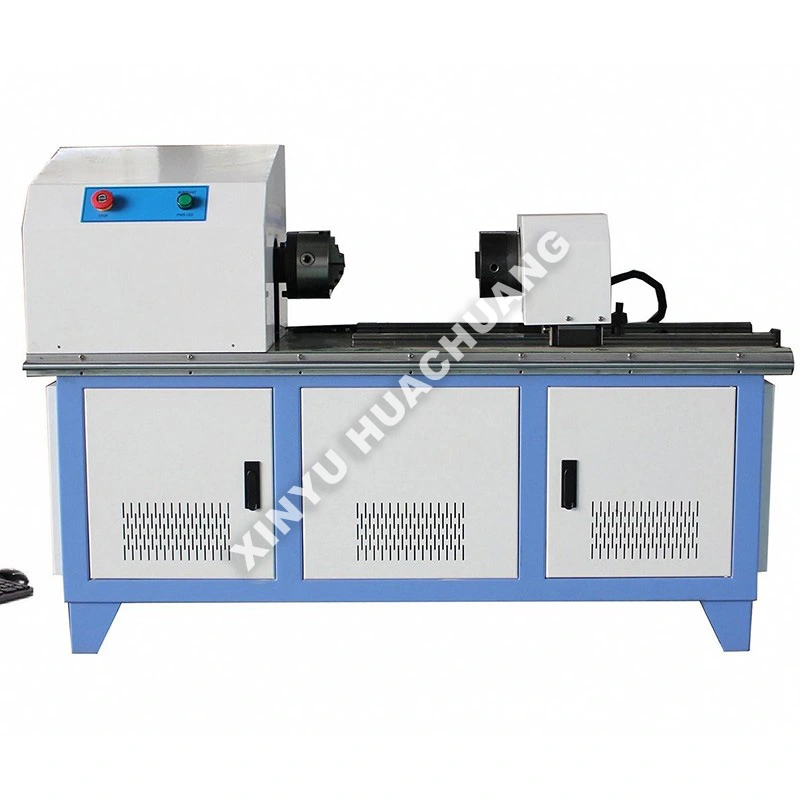

إن آلة اختبار الالتواء XINYU HUACHUANG عبارة عن أداة اختبار دقيقة للغاية ومتعددة الاستخدامات تم تصميمها خصيصًا لتقييم الخواص الميكانيكية للمواد والمكونات تحت الأحمال الالتوائية. تم تصميم آلة اختبار الالتواء هذه لمحاكاة قوى الالتواء في العالم الحقيقي، حيث تقوم بقياس عزم الدوران وزاوية الالتواء ومعامل القص بدقة. نظرًا لأنه مزود بأتمتة PLC/PC ذكية وأقفال أمان متعددة المستويات، فإنه يضمن التشغيل الآمن والموثوق مع تقديم بيانات قابلة للتكرار بدرجة عالية للبحث والتطوير ومراقبة الجودة وإصدار شهادات المواد.
آلة اختبار الالتواء عبارة عن جهاز اختبار ميكانيكي متخصص يستخدم لتحديد كيفية استجابة المواد أو المكونات الهيكلية لقوى الالتواء. من خلال تطبيق عزم الدوران المتحكم فيه على العينة حتى تستسلم أو تنكسر، تقوم الآلة بتوليد منحنى زاوية عزم الدوران. تعتبر هذه البيانات ضرورية لحساب المعلمات الميكانيكية الرئيسية مثل معامل القص، وعزم الدوران الناتج، وقوة الالتوائية النهائية، والليونة. يتم استخدام آلة اختبار الالتواء XINYU HUACHUANG على نطاق واسع في صناعات المعادن، والسيارات، والفضاء، والإلكترونيات للتحقق من السلامة الهيكلية للأعمدة، والمثبتات، والأسلاك، والمواد الجديدة.
● قياس عالي الدقة: يتميز بأجهزة استشعار عزم الدوران المتميزة وأجهزة تشفير بصرية عالية الدقة لضمان التقاط دقيق لعزم الدوران وبيانات الزوايا بأقل قدر من الأخطاء.
● أوضاع التحكم المتنوعة: يدعم أوضاع الاختبار المتعددة بما في ذلك التحكم في عزم الدوران، والتحكم في الزاوية، والسرعة الثابتة، ويستوعب كلاً من اختبارات القوة الثابتة واختبارات التعب الديناميكي.
● الحصول الذكي على البيانات: يقوم برنامج الكمبيوتر المدمج تلقائيًا بتسجيل المنحنيات في الوقت الفعلي (زاوية عزم الدوران، ووقت عزم الدوران)، ويحسب المعلمات الرئيسية، وينشئ تقارير اختبار شاملة.
● بناء قوي وآمن: تم تصميمه بإطار مصبوب صلب وأقفال أمان متعددة المستويات (الحماية من الحمل الزائد، والتوقف في حالات الطوارئ، واحتواء الكسر) لضمان سلامة المشغل وطول عمر المعدات.
● التثبيت القابل للتخصيص: يوفر نطاقًا واسعًا من الظرف والمقابض المتخصصة لحمل الأشكال الهندسية المتنوعة للعينات بشكل آمن، بدءًا من الأسلاك الصغيرة وحتى أعمدة إدارة السيارات الكبيرة.
|
المعلمة |
مواصفة |
|
قدرة عزم الدوران القصوى |
10 نيوتن متر ~ 10000 نيوتن متر (قابل للتخصيص) |
|
دقة عزم الدوران |
±0.5% أو ±1.0% من النطاق الكامل |
|
دقة الزاوية |
0.001 درجة (تشفير عالي الدقة) |
|
أوضاع التحكم |
التحكم في عزم الدوران / الزاوية / السرعة |
|
أنواع الاختبار |
الالتواء الثابت / تعب الالتواء |
|
أنواع العينات |
القضبان المستديرة والأنابيب والأسلاك والمثبتات والمكونات |
|
نظام التحكم |
واجهة PLC الصناعية + برامج الكمبيوتر |
|
ميزات السلامة |
الحماية من الحمل الزائد، التوقف في حالات الطوارئ، الحماية من الكسر |
● السيارات والفضاء: اختبار أعمدة القيادة وأعمدة التوجيه وشفرات التوربينات ومكونات التعليق لمعرفة عمر الكلال وقوة الالتواء.
● صناعة المثبتات: تقييم عزم الدوران المشدود، ومعاملات الاحتكاك، والأداء المضاد للارتخاء للمسامير والمسامير عالية القوة.
● علم المعادن وعلوم المواد: تحديد معامل القص وقوة الخضوع وخصائص التشوه البلاستيكي للمعادن والسبائك والمواد المركبة.
● الإلكترونيات والسلع الاستهلاكية: تقييم المتانة واتساق عزم الدوران لمفصلات الكمبيوتر المحمول، وآليات الشاشة القابلة للطي، والموصلات الصغيرة.
● تصنيع الأسلاك والكابلات: اختبار عمر الكلال الالتوائي والسلامة الهيكلية للأسلاك الكهربائية والكابلات الفولاذية.
1. تأكيد المتطلبات: قم بتحليل معايير الاختبار المحددة للعميل (GB وISO وASTM) وأبعاد العينة ونطاق عزم الدوران المطلوب لتخصيص الاقتراح الفني.

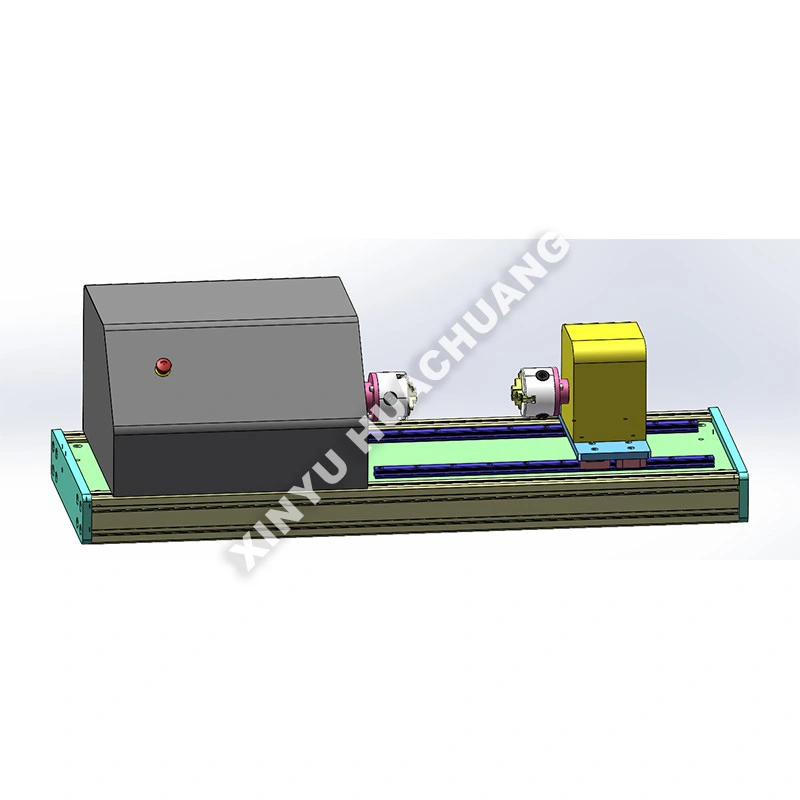

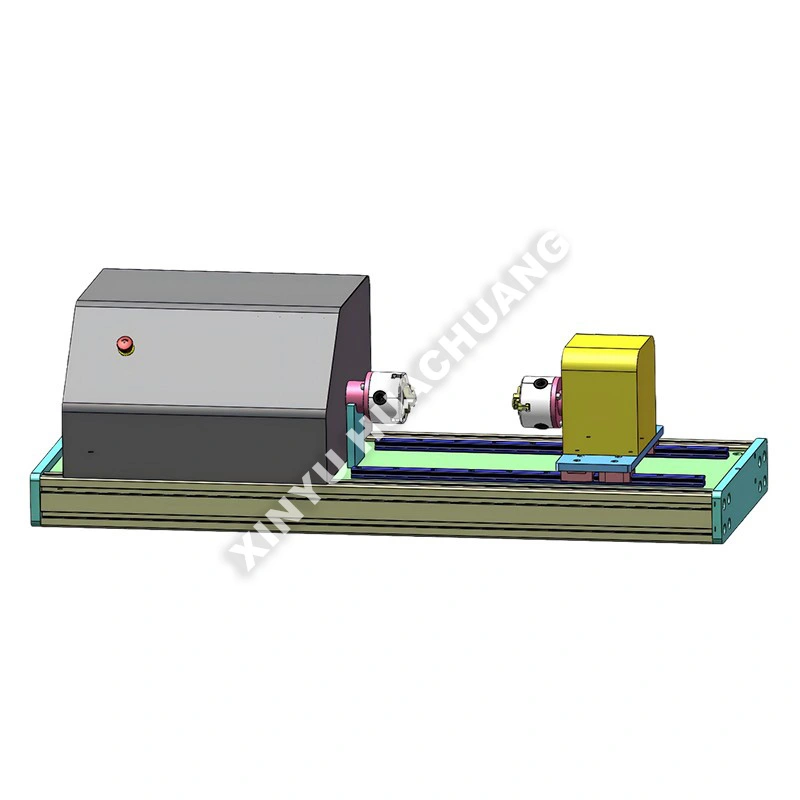

2. التصميم والهندسة: الانتهاء من رسومات CAD الميكانيكية والخطط الكهربائية ومنطق البرنامج لآلة اختبار الالتواء.
3. التصنيع الدقيق: تصنيع الإطار الرئيسي الصلب، وتجميع نظام محرك مؤازر عالي الدقة، ودمج مستشعرات عزم الدوران/الزاوية.
4. تطوير البرمجيات: برمجة ومعايرة برنامج الحصول على البيانات لضمان رسم منحنى دقيق وإنشاء التقارير تلقائيًا.
5. اختبار المصنع: قم بإجراء معايرة صارمة باستخدام الأوزان القياسية ومفاتيح عزم الدوران، يليها اختبار العينة الفعلي للتحقق من الدقة والأقفال المتداخلة.
6. التعبئة والتغليف والشحن: قم بتعبئة آلة اختبار الالتواء بشكل آمن في صناديق خشبية متوافقة مع معايير التصدير مع رغوة واقية، وقم بتوفير أدلة شاملة باللغة الإنجليزية وأدلة تثبيت الفيديو.
في XINYU HUACHUANG، نحن ملتزمون بتوفير دعم شامل وموثوق لما بعد البيع لضمان التشغيل المستمر والفعال لمعداتك. فريق الخدمة المتفاني لدينا جاهز دائمًا لمساعدتك.
نحن نقدم بكل فخر ضمانًا لمدة عامين لمعداتنا. خلال هذه الفترة، نقدم خدمات صيانة وإصلاح مجانية لأي مشكلات تتعلق بالجودة، باستثناء تلك الناجمة عن التشغيل غير السليم، أو التعديلات غير المصرح بها، أو القوة القاهرة. بالنسبة للمعدات التي تتجاوز فترة الضمان البالغة عامين، فإننا نواصل تقديم خدمات الصيانة مدى الحياة، ونتحمل فقط تكلفة قطع الغيار والعمالة.
نحن نقدم دعمًا هاتفيًا هندسيًا احترافيًا على مدار 7 × 24 ساعة. عند تلقي إشعار بالخطأ، سيقوم فريقنا الفني بالرد خلال 24 ساعة وتقديم حل قابل للتطبيق. إذا كانت الخدمة في الموقع مطلوبة، فسيصل مهندسونا المحترفون إلى منشأتك خلال أسبوع واحد. في الظروف الخاصة حيث لا يمكن إصلاح الجهاز، سنقوم باستبداله دون قيد أو شرط بوحدة جديدة أو توفير وحدة بديلة خلال فترة الضمان البالغة عامين، أو اتخاذ التدابير اللازمة لاستعادة التشغيل العادي.
ج: تقوم الآلة بتوليد منحنى زاوية عزم الدوران من خلال تطبيق عزم الدوران المتحكم به على العينة حتى تستسلم أو تنكسر. ومن هذه البيانات، يقوم بحساب المعلمات الرئيسية بما في ذلك معامل القص، وعزم الدوران الناتج، وقوة الالتوائية النهائية، والليونة - وهي خصائص لا يمكن الحصول عليها من اختبارات الشد القياسية.
ج: تستوعب الآلة مجموعة واسعة من الأشكال الهندسية للعينات، بما في ذلك الأعمدة الصلبة والمجوفة، والمثبتات مثل البراغي والمسامير، والأسلاك، والقضبان، والعينات المركبة أو السبائك الجديدة. يمكن تخصيص تركيبات الإمساك لتتناسب مع شكل العينة ونطاق عزم الدوران المطلوب.
ج: يطبق اختبار الشد قوة سحب أحادية المحور، بينما يطبق اختبار الالتواء قوة التواء دورانية تولد إجهاد القص النقي في جميع أنحاء العينة. تتعرض العديد من المكونات - مثل أعمدة الإدارة، وأنابيب الحفر، والمثبتات - لأحمال الالتواء أثناء الخدمة، مما يجعل بيانات الالتواء ضرورية للتحقق من سلامتها الهيكلية في ظل ظروف التشغيل الحقيقية.
ج: تعتمد صناعات المعادن والسيارات والفضاء والإلكترونيات جميعها على اختبار الالتواء للتحقق من السلامة الهيكلية. يقوم مصنعو السيارات باختبار أعمدة القيادة وأعمدة التوجيه؛ يتحقق مهندسو الطيران من موثوقية عمود التوربين؛ ويقوم منتجو الإلكترونيات بتقييم المتانة الالتوائية لمفاصل اللحام والأسلاك الدقيقة.
ج: نعم. تدعم الآلة اختبارات الالتواء الرتيبة (الثابتة) التي تعمل على تحريف العينة حتى الفشل في اتجاه واحد، بالإضافة إلى اختبارات الالتواء الدورية (المعكوسة) التي تتناوب مع اتجاه عزم الدوران لتقييم عمر الكلال الالتوائي. يقوم كلا الوضعين بإنشاء مجموعات بيانات شاملة لزاوية عزم الدوران للتحليل.
